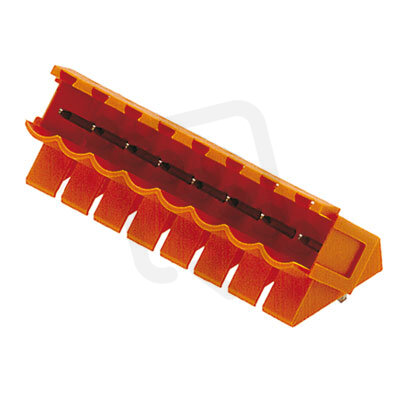

Zásuvný konektor DPS SL 5.00/12/135B 3.2SN OR BX WEIDMÜLLER 1630580000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
91,73 Kč
Cena po registraci:
81,90 Kč/ks
Po registraci bez DPH:
67,69 Kč
Vaše cena s DPH:
85,31 Kč/ks
Vaše cena bez DPH:
70,50 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0020447
- Kód dodavatele:
- 1630580000
- EAN:
- 4008190204006
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 12
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 45°/135° směrem dolů
Zásuvný konektor DPS SL 5.00/12/135B 3.2SN OR BX WEIDMÜLLER 1630580000
Zásuvný konektor DPS SL 5.00/12/135B 3.2SN OR WEIDMÜLLER (EAN: 4008190204006) má 12 pólů, jmenovitý proud 15 A a jmenovité napětí 320 V při modulární rozteči 5 mm, s úhlem PCB/kontaktu 45°/135° směrem dolů, délkou pinu 3,2 mm a barvou tělesa oranžová.
Jedná se o pevný konektor určený pro flexibilní připojení k PCB, s připojením THR a typem kontaktu: kolík, povrch kontaktu cín a izolace z termoplastu (UL94 V0); další údaje: jmenovité rázové napětí 4 kV, kategorie přepětí II, stupeň znečištění 2 a pracovní teplota -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- Určen pro zásuvnou montáž na DPS, což usnadňuje integraci do plošných spojů.
- Má 12 pólů, vhodné pro rozhraní s více vodiči.
- Rozteč pólů je 5,00 mm, kompatibilní s běžnými rozměry DPS.
- Podporuje jmenovitý proud 15 A, vhodný pro aplikace s vyššími proudovými nároky.
- Používá THR připojení, které kombinuje výhody přesné osazení a pájení odporového reflow procesu.
- Dodává se od výrobce Weidmüller pod objednacím číslem 1630580000.
Interní název produktu
SL 5.00/12/135B 3.2 Sn or
Podrobný popis produktu
SL 5.00/12/135B 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
