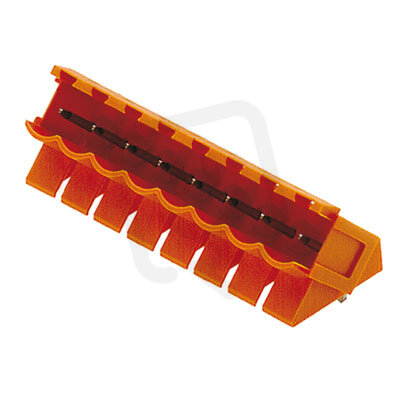

Zásuvný konektor DPS SL 5.00/11/135B 3.2SN OR BX WEIDMÜLLER 1630570000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
83,89 Kč
Cena po registraci:
74,90 Kč/ks
Po registraci bez DPH:
61,90 Kč
Vaše cena s DPH:
78,02 Kč/ks
Vaše cena bez DPH:
64,48 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0020446
- Kód dodavatele:
- 1630570000
- EAN:
- 4008190203993
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 11
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 45°/135° směrem dolů
Zásuvný konektor DPS SL 5.00/11/135B 3.2SN OR BX WEIDMÜLLER 1630570000
Zásuvný konektor DPS SL 5.00/11/135B 3.2SN OR BX WEIDMÜLLER (EAN: 4008190203993) je pevný konektor s 11 póly, jmenovitým proudem 15 A a jmenovitým napětím 320 V, určený pro připojení THR a flexibilní připojení k PCB při rozteči kontaktů 5 mm, s tělesem v barvě oranžová.
Má kolíkové kontakty s povrchovou úpravou cín, délku pinu 3,2 mm a úhel PCB/kontaktu 45°/135° směrem dolů, typ upevnění pájení, izolaci z termoplastu, třídu hořlavosti UL94 V0, pracovní teplotu -50 až 100 °C, jmenovité rázové napětí 4 kV (kategorie přepětí II, stupeň znečištění 2).
Proč si vybrat tento zásuvný konektor?
- Je určen pro montáž na plošný spoj (DPS) a nabízí zásuvné provedení pro snadné zasazení a výměnu.
- Má 11 pólů, což umožňuje připojení více signálů nebo vodičů v jednom konektoru.
- Podporuje jmenovitý proud 15 A, vhodný pro středně proudové aplikace.
- Je navržen pro připojení THR, což zajišťuje kompatibilitu s procesy pájení zaměřenými na průchodkové montáže.
Interní název produktu
SL 5.00/11/135B 3.2 Sn or
Podrobný popis produktu
SL 5.00/11/135B 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
