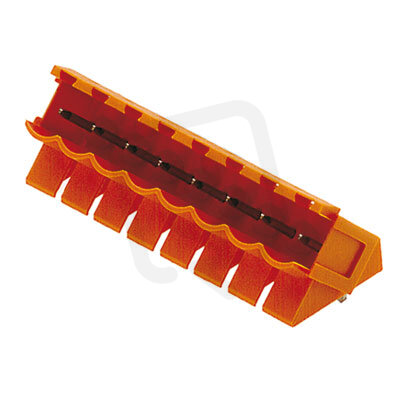

Zásuvný konektor DPS SL 5.00/10/135B 3.2SN OR BX WEIDMÜLLER 1630560000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
76,28 Kč
Cena po registraci:
68,11 Kč/ks
Po registraci bez DPH:
56,29 Kč
Vaše cena s DPH:
70,94 Kč/ks
Vaše cena bez DPH:
58,63 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0020445
- Kód dodavatele:
- 1630560000
- EAN:
- 4008190203986
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 10
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 45°/135° směrem dolů
Zásuvný konektor DPS SL 5.00/10/135B 3.2SN OR BX WEIDMÜLLER 1630560000
Zásuvný konektor DPS SL 5.00/10/135B 3.2SN OR (WEIDMÜLLER, EAN 4008190203986) je pevný 10pólový konektor určený pro pájení na DPS s úhlem kontaktu 45°/135° směrem dolů a oranžovým tělesem.
Má elektrické parametry 15 A jmenovitého proudu a 320 V jmenovitého napětí, modulární rozteč kontaktů a připojení 5 mm, délku pinu 3,2 mm a povrch kontaktu pokovený cínem; izolace je z termoplastu s třídou hořlavosti UL94 V0.
Podporuje THR připojení a flexibilní připojení na PCB, má typ kontaktu kolík, jmenovité rázové napětí 4 kV, kategorii přepětí II, stupeň znečištění 2 a provozní teplotu -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- Díky zásuvnému provedení pro DPS je montáž a výměna konektoru na tištěné spoje rychlá a přímá.
- Má rozteč 5,00 mm, která je běžně používaná u modulárních rozhraní.
- Nabízí 10 pólů pro signálová nebo napájecí vedení.
- Používá připojení THR, které je vhodné pro pájení metodou reflow.
- S jmenovitým proudem 15 A zvládne běžné napájecí požadavky.
- Je dodáván výrobcem Weidmüller (č. 1630560000).
Interní název produktu
SL 5.00/10/135B 3.2 Sn or
Podrobný popis produktu
SL 5.00/10/135B 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
