Zásuvný konektor DPS SL 7.50/03/90B 4.5SN BK BX WEIDMÜLLER 1628920000

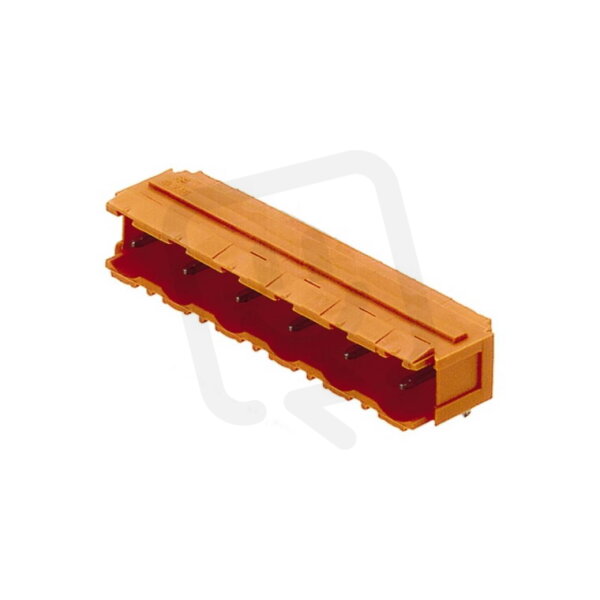

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
28,13 Kč
Cena po registraci:
25,12 Kč/ks
Po registraci bez DPH:
20,76 Kč
Vaše cena s DPH:
26,16 Kč/ks
Vaše cena bez DPH:
21,62 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022114
- Kód dodavatele:
- 1628920000
- EAN:
- 4008190201722
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 630 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 16 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 7,5 mm
- Modulární rozteč připojení:
- 7,5 mm
- Počet pólů:
- 3
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL 7.50/03/90B 4.5SN BK BX WEIDMÜLLER 1628920000
Zásuvný konektor DPS SL 7.50/03/90B 4.5SN BK BX WEIDMÜLLER (EAN 4008190201722) je pevný konektor na DPS se 3 póly pro 16 A při 630 V.
Má upevnění pájením, kolíkový kontakt s povrchovou úpravou cín, izolaci z termoplastu (UL94 V0), délku pinu 4,5 mm a rozteč kontaktů 7,5 mm.
Vyznačuje se provozní teplotou -50 až 100 °C, jmenovitým rázovým napětím 6 kV, stupněm znečištění 2, kategorií přepětí II a úhlem PCB/kontakt 0°/180°; typ připojení: Připojení THR a flexibilní kon. PCB.
Proč si vybrat tento zásuvný konektor?
- Určen pro montáž na desku plošných spojů jako zásuvný konektor, vhodný pro standardní DPS řešení.
- Disponuje 3 póly, což umožňuje připojení tří vodičů nebo signálových cest.
- Jmenovitý proud 16 A umožňuje použití v aplikacích se střední proudovou zátěží.
- Elektrické připojení je realizováno jako připojení THR, tedy kompatibilní s reflow pájením i spolehlivým osazením.
- Má rozteč pólů 7,50 mm, kterou je třeba zohlednit při návrhu DPS a výběru protikusů.
- Výrobce Weidmüller a katalogové označení 1628920000 usnadňují identifikaci a objednávání náhradních dílů.
Interní název produktu
SL 7.50/3/90B 4.5 Sn če
Podrobný popis produktu
SL 7.50/03/90B 4.5SN BK BX
Konektor, 7.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 7.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
