Zásuvný konektor DPS SL 7.50/03/90B 3.2SN OR BX WEIDMÜLLER 1628480000

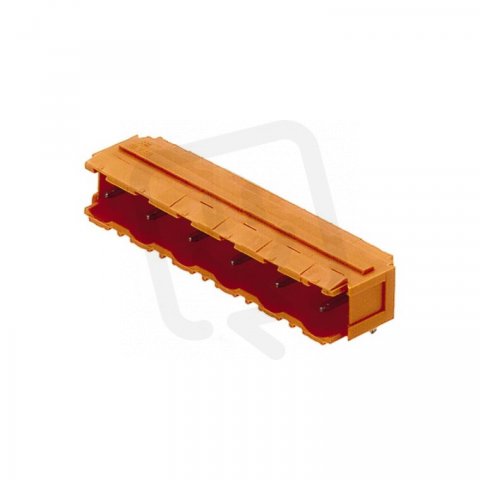

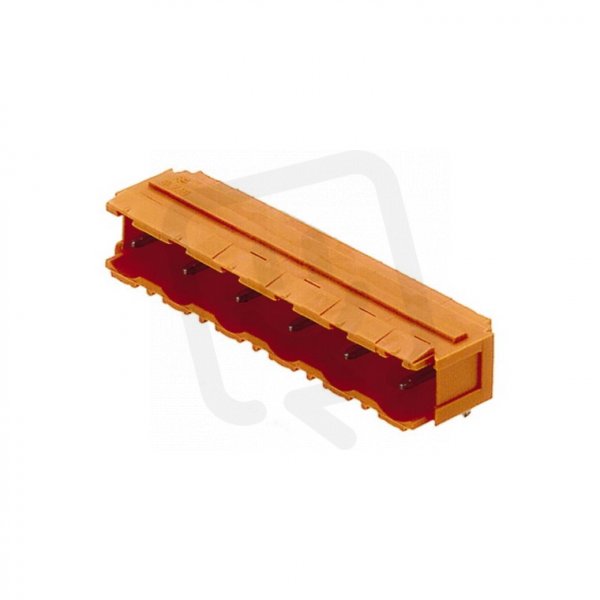

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
28,13 Kč
Cena po registraci:
25,12 Kč/ks
Po registraci bez DPH:
20,76 Kč
Vaše cena s DPH:
26,16 Kč/ks
Vaše cena bez DPH:
21,62 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022095
- Kód dodavatele:
- 1628480000
- EAN:
- 4008190201289
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 630 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 16 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 7,5 mm
- Modulární rozteč připojení:
- 7,5 mm
- Počet pólů:
- 3
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL 7.50/03/90B 3.2SN OR BX WEIDMÜLLER 1628480000
Zásuvný konektor DPS SL 7.50/03/90B 3.2SN OR BX WEIDMÜLLER 1628480000 (EAN 4008190201289) je 3pólový pevný konektor s jmenovitým proudem 16 A a jmenovitým napětím 630 V, určený pro montáž pájením na PCB s modulární roztečí 7,5 mm a délkou pinu 3,2 mm.
Má horizontální úhel kontaktu 0°/180°, těleso v barvě oranžová z termoplastu s třídou hořlavosti UL94 V0, kontakty s povrchovou úpravou cín a jmenovité rázové napětí 6 kV; stupeň znečištění 2 a kategorie přepětí II.
Podporuje THR připojení a flexibilní připojení k PCB, je typově kolík pro pájení a je určen pro provoz v rozsahu teplot -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Je to zásuvný konektor pro DPS, určený k přímé montáži na plošný spoj pro snadné propojení modulů.
- Má 3 póly, což umožňuje připojení tří vodičů nebo signálových cest na jednu jednotku.
- Jmenovitý proud 16 A poskytuje vhodné dimenzování pro středně zatížené obvody a napájení komponent.
- Elektrické připojení je řešeno jako Připojení THR, vhodné pro smíšenou montáž a reflow procesy.
- Produkce značky WEIDMÜLLER s typovým označením SL 7.50/03/90B 3.2SN usnadňuje identifikaci a kompatibilitu při výběru součástek.
Interní název produktu
SL 7.50/3/90B 3.2 Sn or
Podrobný popis produktu
SL 7.50/03/90B 3.2SN OR BX
Konektor, 7.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 7.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
