Zásuvný konektor DPS BLZ 7.50/07/180B SN OR BX WEIDMÜLLER 1628190000

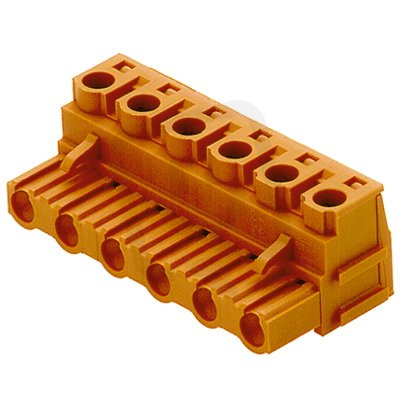

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
198,77 Kč
Cena po registraci:
177,47 Kč/ks
Po registraci bez DPH:
146,67 Kč
Vaše cena s DPH:
184,85 Kč/ks
Vaše cena bez DPH:
152,77 Kč/ks
ks
Zadávejte násobky 40 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022066
- Kód dodavatele:
- 1628190000
- EAN:
- 4008190200992
- Standardní balení:
- 40 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 630 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 7,5 mm
- Modulární rozteč připojení:
- 7,5 mm
- Počet pólů:
- 7
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Provozní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BLZ 7.50/07/180B SN OR BX WEIDMÜLLER 1628190000
Zásuvný konektor DPS BLZ 7.50/07/180B SN OR BX WEIDMÜLLER 1628190000 (EAN: 4008190200992) je 7‑pólový zásuvný kontakt pro plošné spoje s modulární roztečí 7,5 mm, jmenovitým napětím 630 V a jmenovitým proudem 15 A.
Má plastové těleso v barvě oranžová z polybutylentereftalátu, kontakty z mědi s povrchovou úpravou z cínu, úhlové připojení 180° (horizontální) a šroubové připojení pro vodiče 0,2–2,5 mm² (pevné i laněné); dále provozní teplota -50 až 100 °C, třída hořlavosti UL94 V0 a jmenovité rázové napětí 6 kV.
Proč si vybrat tento zásuvný konektor?
- Navržen pro použití se sedmi póly, vhodný pro vícežilová spojení na DPS.
- Umožňuje provoz při jmenovitém napětí 630 V.
- Přizpůsoben pro jmenovitý proud 15 A.
- Kontakt je proveden jako zásuvka, usnadňující opakované zapojování s odpovídajícím protikusem.
- Kontakty z mědi nabízejí dobrou tvárnost a odolnost proti opotřebení při mechanickém namáhání.
- Umožňuje vodorovné připojení vodičů v úhlu 180°, vhodné pro prostorově omezené uspořádání na desce.
Interní název produktu
BLZ 7.50/7B Sn or
Podrobný popis produktu
BLZ 7.50/07/180B SN OR BX
Konektor PCB (vodičové připojení), 630 V, 18.5 A, Rozteč v mm: 7.50, 3.31 mm², Počet pólů: 7, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 630 V, 18.5 A, Rozteč v mm: 7.50, 3.31 mm², Počet pólů: 7, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
