Zásuvný konektor DPS BLZ 7.50/04/180B SN OR BX WEIDMÜLLER 1628160000

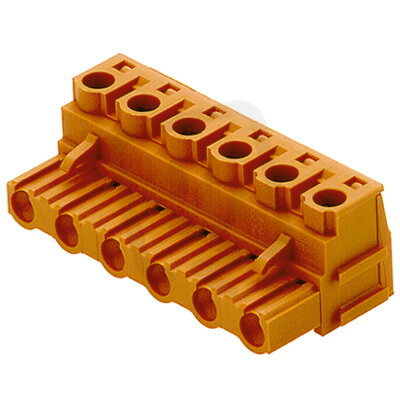

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
113,72 Kč
Cena po registraci:
101,53 Kč/ks
Po registraci bez DPH:
83,91 Kč
Vaše cena s DPH:
105,75 Kč/ks
Vaše cena bez DPH:
87,40 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022063
- Kód dodavatele:
- 1628160000
- EAN:
- 4008190200961
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 630 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 7,5 mm
- Modulární rozteč připojení:
- 7,5 mm
- Počet pólů:
- 4
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Provozní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BLZ 7.50/04/180B SN OR BX WEIDMÜLLER 1628160000
Zásuvný konektor DPS BLZ 7.50/04/180B SN OR (WEIDMÜLLER, EAN: 4008190200961) má 4 póly, jmenovité napětí 630 V a jmenovitý proud 15 A.
Těleso z polybutylentereftalátu v barvě oranžová, kontakty z mědi s povrchovou úpravou cín a šroubové připojení s úhlovým vedením vodiče 180° horizontálně.
Podporuje pevné i lankové vodiče o průřezu 0,2–2,5 mm², modulární rozteč 7,5 mm, třída hořlavosti UL94 V0, kategorie přepětí III a provozní teplotu -50 až 100 °C.
Proč zvolit tento zásuvný konektor pro DPS?
- 4 póly umožňují připojení čtyř vodičů přímo na desku plošných spojů.
- Jmenovité napětí 630 V dává možnost použití v obvodech do 630 V.
- Jmenovitý proud 15 A je vhodný pro aplikace s proudovým zatížením do 15 A.
- Typ kontaktu: zásuvka poskytuje snadné zasunutí odpovídajícího vidlicového kontaktu.
- Materiál kontaktu: měď zajišťuje vhodné mechanické vlastnosti kontaktů, jako je pevnost, tvárnost a odolnost proti opotřebení.
- Úhlové připojení 180° (vodorovné) usnadňuje vedení vodičů paralelně s deskou a šetří místo ve vertikálním směru.
Interní název produktu
BLZ 7.50/4B Sn or
Podrobný popis produktu
BLZ 7.50/04/180B SN OR BX
Konektor PCB (vodičové připojení), 630 V, 18.5 A, Rozteč v mm: 7.50, 3.31 mm², Počet pólů: 4, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 630 V, 18.5 A, Rozteč v mm: 7.50, 3.31 mm², Počet pólů: 4, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
