Zásuvný konektor DPS BLZ 7.50/11/180 SN OR BX WEIDMÜLLER 1628010000

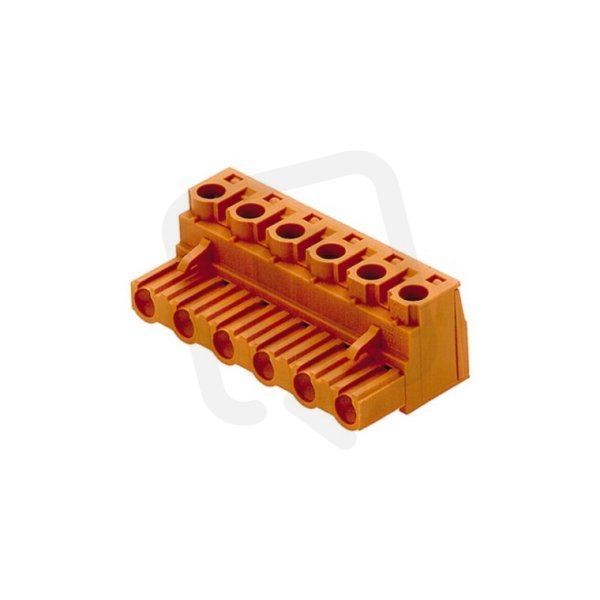

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
312,36 Kč
Cena po registraci:
278,89 Kč/ks
Po registraci bez DPH:
230,49 Kč
Vaše cena s DPH:
290,50 Kč/ks
Vaše cena bez DPH:
240,08 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022048
- Kód dodavatele:
- 1628010000
- EAN:
- 4008190200817
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 630 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 7,5 mm
- Modulární rozteč připojení:
- 7,5 mm
- Počet pólů:
- 11
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Provozní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BLZ 7.50/11/180 SN OR BX WEIDMÜLLER 1628010000
Zásuvný konektor DPS BLZ 7.50/11/180 SN OR BX WEIDMÜLLER 1628010000 (EAN: 4008190200817) je 11pólový zásuvný konektor s plastovým tělesem v oranžové barvě určený pro montáž na DPS.
Má jmenovité napětí 630 V a jmenovitý proud 15 A, kategorie přepětí III a jmenovité rázové napětí 6 kV; kontakty jsou z mědi s povrchem z cínu a typ kontaktu je zásuvka (úhlové připojení 180° horizontal).
Pro připojení používá šroubové připojení a je určen pro vodiče 0,2–2,5 mm² (pevné i laněné, včetně lanka bez koncovky); modulární rozteč kontaktů je 7,5 mm, materiál izolace je polybutylentereftalát a provozní teplota činí -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Má 11 pólů, což umožňuje připojení více obvodů přímo na DPS.
- Je určen pro jmenovité napětí 630 V, vhodné pro aplikace s vyšším provozním napětím.
- Podporuje jmenovitý proud 15 A, vhodný pro středně proudové obvody.
- Je vybaven kontaktem typu zásuvka pro jednoduché zapojení a odpojení vodičů.
- Kontakty z mědi poskytují pevné mechanické vlastnosti a odolnost proti opotřebení.
- Umožňuje úhlové připojení vodiče 180° (horizontální), tedy orientaci rovnoběžnou s DPS pro nízkoprofilovou montáž.
Interní název produktu
BLZ 7.50/11 Sn or
Podrobný popis produktu
BLZ 7.50/11/180 SN OR BX
Konektor PCB (vodičové připojení), 630 V, 18.5 A, Rozteč v mm: 7.50, 3.31 mm², Počet pólů: 11, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 630 V, 18.5 A, Rozteč v mm: 7.50, 3.31 mm², Počet pólů: 11, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
