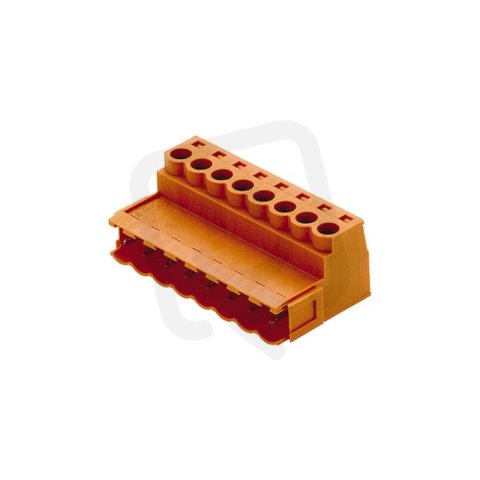

Zásuvný konektor DPS SLS 5.08/11/180B SN OR BX WEIDMÜLLER 1627330000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
250,98 Kč
Cena po registraci:
224,09 Kč/ks
Po registraci bez DPH:
185,20 Kč
Vaše cena s DPH:
233,41 Kč/ks
Vaše cena bez DPH:
192,90 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021986
- Kód dodavatele:
- 1627330000
- EAN:
- 4008190199845
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 18 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 11
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Provozní teplota:
- -50-100 °C
- Průřez vícežilového připojení:
- 0,2-2,5 mm2
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- kolík
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS SLS 5.08/11/180B SN OR BX WEIDMÜLLER 1627330000
Zásuvný konektor DPS SLS 5.08/11/180B SN OR BX WEIDMÜLLER 1627330000 (EAN: 4008190199845) je 11pólový zásuvný konektor určený pro montáž na PCB s roztečí kontaktů 5,08 mm.
Má jmenovitý proud 18 A, jmenovité napětí 320 V a kategorii přepětí III; připojení vodičů (pevné, vícežilové i lanko) je pro průřezy 0,2–2,5 mm² a provádí se šroubovým připojením s úhlovým vyvedením 180°.
Tělo je z plastu (polybutylentereftalát) v oranžové barvě, kontakty jsou z mědi s povrchovou úpravou cín, typ kontaktu kolík, jmenovité rázové napětí 4 kV a provozní teplota -50 až 100 °C (UL94 V0).
Proč si vybrat tento zásuvný konektor?
- Nabízí 11 pólů pro připojení více obvodů na desce plošných spojů.
- Je dimenzován na jmenovitý proud 18 A, vhodný pro aplikace s vyšším odběrem.
- Umožňuje provoz při jmenovitém napětí 320 V, použitelné v řadě průmyslových zapojení.
- Používá kolíkové kontakty pro pevné mechanické spojení vodičů s konektorem.
- Kontakty jsou z mědi, což přináší dobré mechanické vlastnosti, odolnost vůči opotřebení a tvarovou stabilitu při častém zasouvání.
- Má 180° horizontální provedení připojení, které usnadňuje vedení vodičů rovnoběžně s deskou.
Interní název produktu
SLS 5.08/11B Sn or
Podrobný popis produktu
SLS 5.08/11/180B SN OR BX
Konektor PCB (vodičové připojení), 320 V, 21.5 A, Rozteč v mm: 5.08, 3.31 mm², Počet pólů: 11, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 320 V, 21.5 A, Rozteč v mm: 5.08, 3.31 mm², Počet pólů: 11, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
