Zásuvný konektor DPS SL 3.50/24/180F 3.2SN OR BX WEIDMÜLLER 1622250000

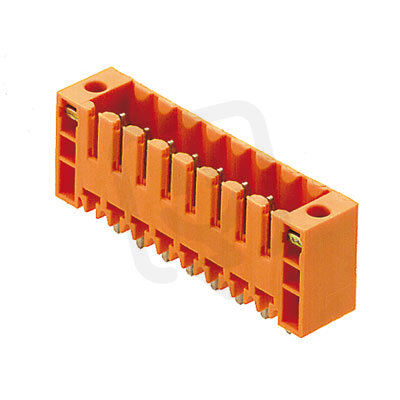

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
201,14 Kč
Cena po registraci:
179,59 Kč/ks
Po registraci bez DPH:
148,42 Kč
Vaše cena s DPH:
187,05 Kč/ks
Vaše cena bez DPH:
154,59 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021624
- Kód dodavatele:
- 1622250000
- EAN:
- 4008190189723
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 24
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 3.50/24/180F 3.2SN OR BX WEIDMÜLLER 1622250000
Zásuvný konektor DPS SL 3.50/24/180F 3.2SN OR BX WEIDMÜLLER 1622250000 (EAN: 4008190189723) s 24 póly je určen pro připojení THR na DPS a má jmenovitý proud 14,5 A při jmenovitém napětí 160 V.
Konektor má úhel 90° (svisle nahoru), délku pinu 3,2 mm a rozteč kontaktů 3,5 mm; těleso je oranžové z termoplastu (UL94: V0), kontakty s povrchem z cínu, kategorie přepětí II a jmenovité rázové napětí 2,5 kV, pracovní teplota -50–100 °C.
Jedná se o pevný konektor s kolíkovými kontakty, upevněním pájením, typ připojení flexibilní kon. PCB a stupeň znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení až 24 pólů, což je vhodné pro vícepólová řešení na DPS.
- Je dimenzován pro jmenovitý proud 14,5 A, takže zvládne aplikace s vyšším proudovým zatížením.
- Nabízí připojení THR, které umožňuje montáž pomocí reflow procesu a pevné kotvení na desce plošných spojů.
Interní název produktu
SL 3.5/24/180F 3.2 Sn or
Podrobný popis produktu
SL 3.50/24/180F 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
