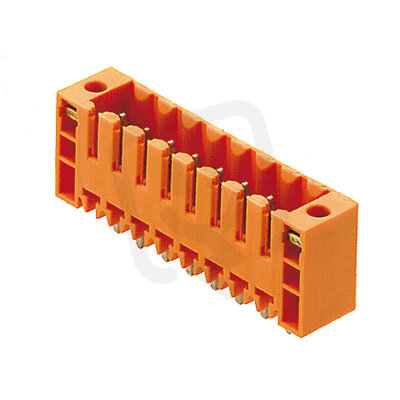

Zásuvný konektor DPS SL 3.50/22/180F 3.2SN OR BX WEIDMÜLLER 1622230000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
185,82 Kč
Cena po registraci:
165,92 Kč/ks
Po registraci bez DPH:
137,12 Kč
Vaše cena s DPH:
172,81 Kč/ks
Vaše cena bez DPH:
142,82 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021623
- Kód dodavatele:
- 1622230000
- EAN:
- 4008190189396
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 22
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 3.50/22/180F 3.2SN OR BX WEIDMÜLLER 1622230000
Zásuvný konektor DPS SL 3.50/22/180F 3.2SN OR WEIDMÜLLER (EAN 4008190189396) je pevný 22-pólový konektor s modulární roztečí 3,5 mm a úhlem PCB/kontakt 90°.
Má jmenovitý proud 14,5 A, jmenovité napětí 160 V, délku pinu 3,2 mm, kontakty s povrchovou úpravou cín a izolaci z termoplastu; typ elektrického připojení THR, určen pro flexibilní připojení k PCB a upevnění pájením.
Další parametry zahrnují jmenovité rázové napětí 2,5 kV, stupeň znečištění 2, provozní teplotu -50 až 100 °C, třídu hořlavosti izolace UL94 V0 a barvu tělesa oranžová.
Proč si vybrat tento zásuvný konektor?
- Díky 22 pólům umožňuje kompaktní uspořádání více signálových a napájecích cest na DPS.
- S jmenovitým proudem 14,5 A je vhodný pro aplikace se středním elektrickým zatížením.
- Disponuje připojením THR, tedy kompatibilitou s procesem průchozího pájení pro spolehlivé montážní řešení.
Interní název produktu
SL 3.5/22/180F 3.2 Sn or
Podrobný popis produktu
SL 3.50/22/180F 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
