Zásuvný konektor DPS SL 3.50/22/180G 3.2SN OR BX WEIDMÜLLER 1621840000

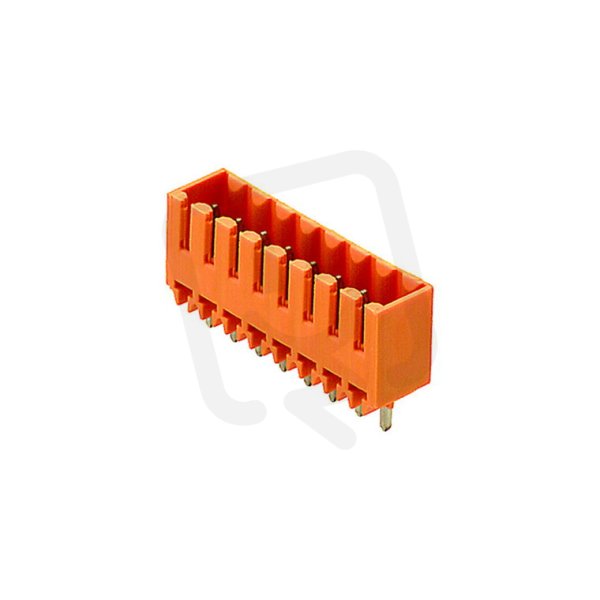

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
168,02 Kč
Cena po registraci:
150,02 Kč/ks
Po registraci bez DPH:
123,98 Kč
Vaše cena s DPH:
156,26 Kč/ks
Vaše cena bez DPH:
129,14 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021615
- Kód dodavatele:
- 1621840000
- EAN:
- 4008190181338
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 22
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 3.50/22/180G 3.2SN OR BX WEIDMÜLLER 1621840000
Zásuvný konektor DPS SL 3.50/22/180G 3.2SN od Weidmüller (EAN 4008190181338) je 22pólový pevný konektor s 3,5 mm roztečí a orientací 90° svisle nahoru, určený pro pájení (THR) na DPS a s délkou pinu 3,2 mm.
Konektor pracuje při jmenovitém proudu 14,5 A a jmenovitém napětí 160 V, má cínový povrch kontaktu, izolaci z termoplastu (UL94 V0), kategorii přepětí II a provozní teplotu -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení až 22 pólů pro více signálových cest na DPS.
- Má rozteč 3,50 mm, vhodnou pro standardní uspořádání plošných spojů.
- Je navržen pro jmenovitý proud 14,5 A, což pokrývá běžné proudové požadavky.
- Je vybaven THR připojením (Through‑Hole Reflow), které usnadňuje pájení v montážním procesu.
- Originální WEIDMÜLLER — číslo dílu 1621840000, kompatibilní s dokumentací výrobce.
Interní název produktu
SL 3.5/22/180G 3.2 Sn or
Podrobný popis produktu
SL 3.50/22/180G 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
