Zásuvný konektor DPS SL 3.50/24/90G 3.2SN OR BX WEIDMÜLLER 1619450000

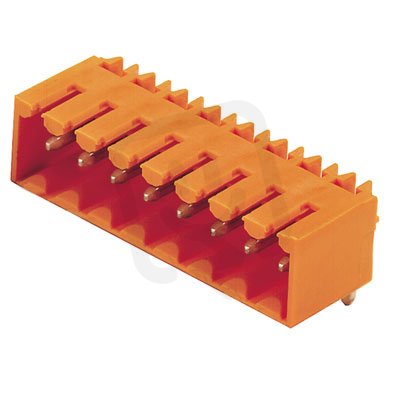

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
183,59 Kč
Cena po registraci:
163,92 Kč/ks
Po registraci bez DPH:
135,47 Kč
Vaše cena s DPH:
170,74 Kč/ks
Vaše cena bez DPH:
141,11 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021540
- Kód dodavatele:
- 1619450000
- EAN:
- 4008190140137
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 24
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL 3.50/24/90G 3.2SN OR BX WEIDMÜLLER 1619450000
Zásuvný konektor DPS SL 3.50/24/90G 3.2SN OR WEIDMÜLLER (EAN: 4008190140137) je pevný konektor pro plošné spoje se 24 póly, modulární roztečí 3,5 mm a délkou pinu 3,2 mm.
Je určen pro jmenovitý proud 14,5 A a jmenovité napětí 160 V, má jmenovité rázové napětí 2,5 kV, kategorii přepětí II a stupeň znečištění 2.
Nabízí elektrické připojení THR (s podporou flexibilního připojení k PCB), typ kontaktu kolík s povrchovou úpravou cín, izolaci z termoplastu (UL94 V0), upevnění pájením, barvu oranžovou a provozní teplotu -50 až 100 °C; model je pevný konektor s úhlem PCB/kontaktu 0°/180° (horizontální).
Proč si vybrat tento zásuvný konektor?
- Tento výrobek je navržen pro montáž na desku plošných spojů a nabízí zásuvné provedení pro DPS, které usnadňuje opakované připojování modulů.
- S 24 póly poskytuje dostatečný počet kontaktů pro více signálových cest nebo napájecích větví.
- Jmenovitý proud 14,5 A umožňuje použití v obvodech s vyššími proudovými nároky.
- Díky připojení THR je možné kombinovat průchodové pájení s automatizovanou montáží, což usnadňuje výrobu a servis.
- Se roztečí 3,50 mm je vhodný pro kompaktní uspořádání spojů na DPS.
- Provedení pod úhlem 90° umožňuje efektivní vyvedení konektorů a úsporu místa na desce.
Interní název produktu
SL 3.5/24/90G 3.2 Sn or
Podrobný popis produktu
SL 3.50/24/90G 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
