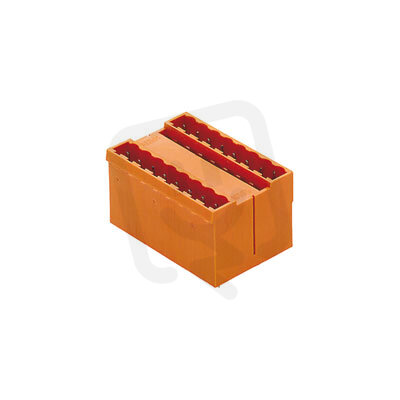

Zásuvný konektor DPS SLD 5.00/20/180G 3.2SN OR BX WEIDMÜLLER 1614890000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
235,82 Kč
Cena po registraci:
210,55 Kč/ks
Po registraci bez DPH:
174,01 Kč
Vaše cena s DPH:
219,31 Kč/ks
Vaše cena bez DPH:
181,25 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021358
- Kód dodavatele:
- 1614890000
- EAN:
- 4008190039783
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 9,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 20
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SLD 5.00/20/180G 3.2SN OR BX WEIDMÜLLER 1614890000
Zásuvný konektor DPS SLD 5.00/20/180G 3.2SN OR WEIDMÜLLER (EAN 4008190039783) má 20 pólů, jmenovitý proud 9,5 A, jmenovité napětí 320 V, modulární rozteč 5 mm, délku pinu 3,2 mm a úhel 90° (svisle nahoru) při barvě tělesa oranžová.
Určeno pro připojení THR a flexibilní kon. PCB s upevněním pájením, má typ kontaktu kolík s povrchovou úpravou cín, izolaci z termoplastu (UL94 V0), kategorii přepětí II, jmenovité rázové napětí 4 kV a pracovní teplotu -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- Tento zásuvný konektor DPS je určen pro přímou montáž na desku plošných spojů a usnadňuje modulární propojování.
- Má stykovou vzdálenost 5,00 mm, která odpovídá běžným rozestupům komponent na DPS.
- Nabízí 20 pólů pro připojení více vodičů v kompaktním provedení.
- Je dimenzován na jmenovitý proud 9,5 A, vhodný pro řadu napájecích a signálových aplikací.
- Elektrické připojení je řešeno jako THR připojení, což zajišťuje spolehlivé pájení a montážní kompatibilitu.
- Dodává ho Weidmüller pod typovým číslem 1614890000.
Interní název produktu
SLD 5.00R20/20/ 3.2 Sn or
Podrobný popis produktu
SLD 5.00/20/180G 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
