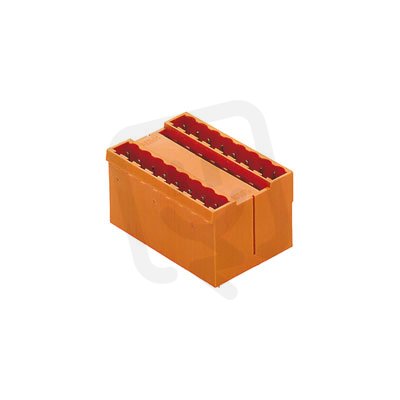

Zásuvný konektor DPS SLD 5.00/16/180G 3.2SN OR BX WEIDMÜLLER 1614870000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
188,71 Kč
Cena po registraci:
168,49 Kč/ks
Po registraci bez DPH:
139,25 Kč
Vaše cena s DPH:
175,50 Kč/ks
Vaše cena bez DPH:
145,04 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021356
- Kód dodavatele:
- 1614870000
- EAN:
- 4008190039493
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 9,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 16
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SLD 5.00/16/180G 3.2SN OR BX WEIDMÜLLER 1614870000
Zásuvný konektor DPS SLD 5.00/16/180G 3.2SN OR WEIDMÜLLER (EAN 4008190039493) je pevný konektor s 16 póly, jmenovitým proudem 9,5 A a jmenovitým napětím 320 V, určený pro Připojení THR a pájení na DPS.
Má modulární rozteč 5 mm, modulární rozteč připojení 5 mm, úhel 90° (svisle nahoru) a délku pinu 3,2 mm, přičemž kontakty mají cínový povrch a těleso je z termoplastu s třídou hořlavosti UL94 V0.
Mezi další parametry patří kategorie přepětí II, jmenovité rázové napětí 4 kV, stupeň znečištění 2 a provozní teplota -50 až 100 °C, typ připojení flexibilní kon. PCB.
Proč si vybrat právě tento zásuvný konektor?
- Zásuvný konektor nabízí 16 pólů, což umožňuje kompaktní připojení více signálů nebo vodičů na jednu DPS.
- S jmenovitým proudem 9,5 A je určen pro aplikace s tímto proudovým zatížením.
- Typ elektrického připojení THR umožňuje pájení v reflow procesu a zároveň zajišťuje pevné mechanické uchycení na desce plošných spojů.
Interní název produktu
SLD 5.00R20/16/ 3.2 Sn or
Podrobný popis produktu
SLD 5.00/16/180G 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
