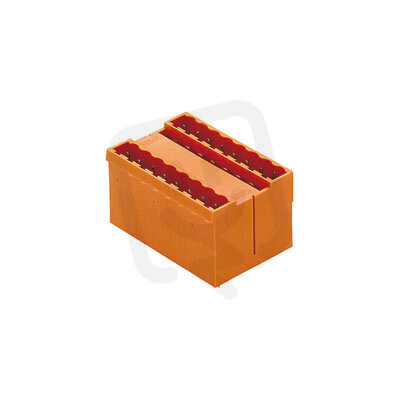

Zásuvný konektor DPS SLD 5.00/14/180G 3.2SN OR BX WEIDMÜLLER 1614860000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
165,14 Kč
Cena po registraci:
147,45 Kč/ks
Po registraci bez DPH:
121,86 Kč
Vaše cena s DPH:
153,59 Kč/ks
Vaše cena bez DPH:
126,93 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021355
- Kód dodavatele:
- 1614860000
- EAN:
- 4008190039462
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 9,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 14
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SLD 5.00/14/180G 3.2SN OR BX WEIDMÜLLER 1614860000
Zásuvný konektor DPS SLD 5.00/14/180G 3.2SN OR BX WEIDMÜLLER 1614860000 (EAN: 4008190039462) nabízí 14 pólů s jmenovitým proudem 9,5 A a jmenovitým napětím 320 V.
Pro montáž na DPS jde o pevný konektor s 90° (svisle nahoru) úhlem kontaktu, délkou pinu 3,2 mm, typem upevnění pájení a typem elektrického připojení THR vhodný pro flexibilní připojení na PCB.
Izolační těleso z termoplastu v barvě oranžové, povrch kontaktu cín, rozteč kontaktů 5 mm, kategorie přepětí II, jmenovité rázové napětí 4 kV, stupeň znečištění 2, třída hořlavosti UL94 V0 a provozní teplota -50–100 °C.
Proč si vybrat tento konektor?
- Konektor je navržen jako zásuvný konektor pro DPS, což usnadňuje modulární zapojení desek plošných spojů.
- Série SLD s roztečí 5,00 mm umožňuje kompatibilitu s běžnými rozvržení DPS.
- Obsahuje 14 pólů pro připojení více signálů nebo napájecích větví.
- Je dimenzován pro jmenovitý proud 9,5 A, čímž pokrývá běžné proudové nároky v aplikacích.
- Využívá THR připojení pro montáž na DPS s možností reflow procesu.
- Výrobce WEIDMÜLLER zajišťuje shodu s průmyslovými standardy a identifikaci dle kódu 1614860000.
Interní název produktu
SLD 5.00R20/14/ 3.2 Sn or
Podrobný popis produktu
SLD 5.00/14/180G 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
