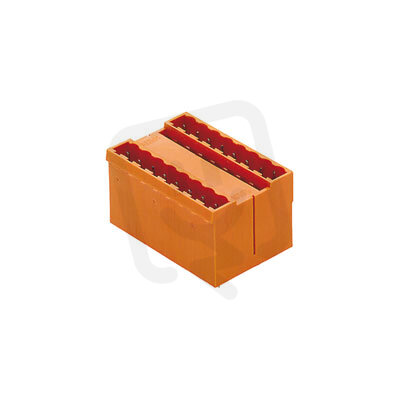

Zásuvný konektor DPS SLD 5.00/10/180G 3.2SN OR BX WEIDMÜLLER 1614840000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
117,90 Kč
Cena po registraci:
105,27 Kč/ks
Po registraci bez DPH:
87,00 Kč
Vaše cena s DPH:
109,65 Kč/ks
Vaše cena bez DPH:
90,62 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021353
- Kód dodavatele:
- 1614840000
- EAN:
- 4008190039202
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 9,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 10
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SLD 5.00/10/180G 3.2SN OR BX WEIDMÜLLER 1614840000
Zásuvný konektor DPS SLD 5.00/10/180G 3.2SN OR WEIDMÜLLER (EAN: 4008190039202) je pevný konektor s 10 póly, jmenovitým proudem 9,5 A a jmenovitým napětím 320 V, určený pro pájení (THR) na DPS.
Má modulární rozteč 5 mm, kolíkový kontakt s povrchovou úpravou cín, úhel 90° (svisle nahoru), délku pinu 3,2 mm, izolační materiál termoplast s třídou hořlavosti UL94 V0, kategorii přepětí II a provozní teplotu -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Tento výrobek je navržen jako zásuvný konektor DPS určený pro přímé osazení na desku plošných spojů.
- Nabízí 10 pólů, což umožňuje připojení více signálových vedení nebo napájecích větví.
- Jmenovitý proud 9,5 A udává maximální proudové zatížení pro každý pól při běžném provozu.
- Typ elektrického připojení je Připojení THR, tedy pájení průchozím otvorem s kompatibilitou pro procesy reflow.
- Katalogové označení WEIDMÜLLER 1614840000 usnadňuje vyhledání technické dokumentace a náhradních dílů.
Interní název produktu
SLD 5.00R20/10/ 3.2 Sn or
Podrobný popis produktu
SLD 5.00/10/180G 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
