Zásuvný konektor DPS SLD 5.00/48/90G 3.2 SN OR BX WEIDMÜLLER 1614570000

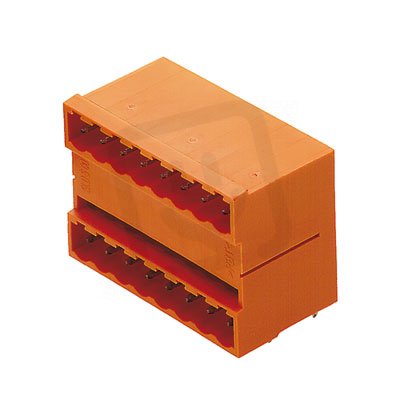

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
566,23 Kč
Cena po registraci:
505,56 Kč/ks
Po registraci bez DPH:
417,82 Kč
Vaše cena s DPH:
526,59 Kč/ks
Vaše cena bez DPH:
435,20 Kč/ks
ks
Zadávejte násobky 10 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021347
- Kód dodavatele:
- 1614570000
- EAN:
- 4008190033750
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 9,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 48
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 5.00/48/90G 3.2 SN OR BX WEIDMÜLLER 1614570000
Zásuvný konektor DPS SLD 5.00/48/90G 3.2 SN OR BX WEIDMÜLLER (EAN 4008190033750) má 48 pólů, jmenovitý proud 9,5 A a jmenovité napětí 320 V.
Disponuje připojením THR, typem kontaktu kolík, typem připojení flexibilní kon. PCB, typem upevnění pájení a úhlem PCB/kontakt 0°/180° (horizontal) s délkou pinu 3,2 mm.
Modulární rozteč kontaktů i připojení 5 mm, povrch kontaktu cín, materiál izolace termoplast, třída hořlavosti UL94 V0, kategorie přepětí II, jmenovité rázové napětí 4 kV, stupeň znečištění 2 a pracovní teplota -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- Určen pro montáž na DPS, vhodný do běžných elektronických sestav.
- Nabízí 48 pólů pro rozsáhlejší propojení signálů nebo napájení.
- Má jmenovitý proud 9,5 A, což umožňuje použití v aplikacích s vyšším proudovým zatížením.
- Využívá THR připojení, které umožňuje kombinaci průchodové a reflow montáže.
- Rozteč mezi piny je 5,00 mm, což usnadňuje návrh DPS.
- Výrobce Weidmüller (obj. č. 1614570000), což usnadňuje vyhledání dokumentace a náhradních dílů.
Interní název produktu
SLD 5.00R20/48/ 3.2 Sn or
Podrobný popis produktu
SLD 5.00/48/90G 3.2 SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
