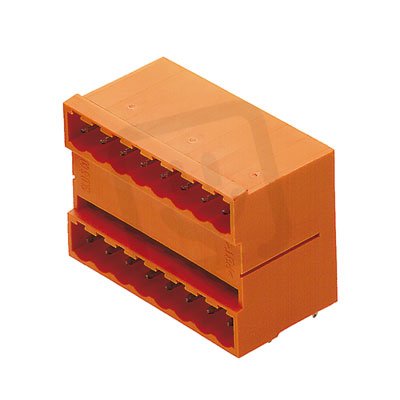

Zásuvný konektor DPS SLD 5.00/24/90G 3.2 SN OR BX WEIDMÜLLER 1614450000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
283,03 Kč
Cena po registraci:
252,71 Kč/ks
Po registraci bez DPH:
208,85 Kč
Vaše cena s DPH:
263,22 Kč/ks
Vaše cena bez DPH:
217,54 Kč/ks
ks
Zadávejte násobky 10 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021335
- Kód dodavatele:
- 1614450000
- EAN:
- 4008190030780
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 9,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 24
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 5.00/24/90G 3.2 SN OR BX WEIDMÜLLER 1614450000
Zásuvný konektor DPS SLD 5.00/24/90G 3.2 SN OR (WEIDMÜLLER 1614450000, EAN 4008190030780) je pevný konektor určený pro pájení s 24 póly, jmenovitým proudem 9,5 A a jmenovitým napětím 320 V.
Má modulární rozteč kontaktů a připojení 5 mm, délku pinu 3,2 mm a povrch kontaktu cín, těleso z termoplastu je oranžové.
Podporuje THR připojení a flexibilní připojení k PCB, orientaci PCB/kontaktu 0°/180°, provozní teplotu -50–100 °C, třídu hořlavosti izolace UL94 V0, jmenovité rázové napětí 4 kV (kategorie přepětí II, stupeň znečištění 2).
Proč si vybrat tento zásuvný konektor?
- Má elektrické připojení typu THR, které umožňuje pájení průchozích pinů v reflow procesu a usnadňuje kombinovanou montáž SMD a THT.
- Nabízí 24 pólů pro připojení více signálů na jednu DPS.
- Jmenovitý proud je 9,5 A, což vymezuje vhodné proudové zatížení pro jednotlivé piny.
- Rozteč pólů je 5,00 mm, kompatibilní se standardními rozestupy používanými v průmyslových svorkovnicích.
- Konstrukce v úhlovém provedení 90° umožňuje boční vyvedení vodičů pro lepší management kabeláže.
Interní název produktu
SLD 5.00R20/24/ 3.2 Sn or
Podrobný popis produktu
SLD 5.00/24/90G 3.2 SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
