Zásuvný konektor DPS SLD 5.00/22/90G 3.2 SN OR BX WEIDMÜLLER 1614440000

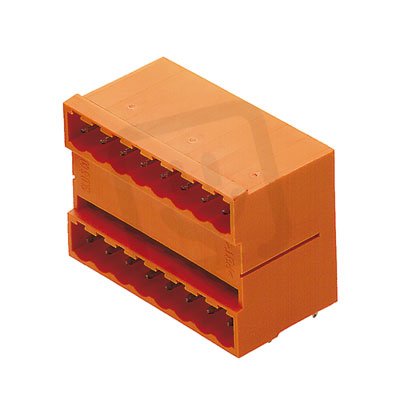

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
259,48 Kč
Cena po registraci:
231,68 Kč/ks
Po registraci bez DPH:
191,47 Kč
Vaše cena s DPH:
241,32 Kč/ks
Vaše cena bez DPH:
199,44 Kč/ks
ks
Zadávejte násobky 10 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021334
- Kód dodavatele:
- 1614440000
- EAN:
- 4008190030629
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 9,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 22
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 5.00/22/90G 3.2 SN OR BX WEIDMÜLLER 1614440000
Zásuvný konektor DPS SLD 5.00/22/90G 3.2 SN OR (WEIDMÜLLER, EAN 4008190030629) je pevný konektor pro plošné spoje s 22 póly a modulární roztečí 5 mm, určený pro THR připojení a pájení.
Má jmenovitý proud 9,5 A, jmenovité napětí 320 V, jmenovité rázové napětí 4 kV a pracovní teplotu -50–100 °C.
Tělo je z termoplastu v oranžové barvě, kontakty jsou kolíkové s povrchovou úpravou cín, délka pinu 3,2 mm a třída hořlavosti izolace UL94 V0.
Proč si vybrat tento zásuvný konektor?
- Konektor nabízí 22 pólů, což umožňuje připojení více signálových nebo napájecích cest na DPS.
- Je navržen pro jmenovitý proud 9,5 A, vhodný pro běžné aplikace s mírným až středním zatížením.
- Elektrické připojení je typu THR, vhodné pro spolehlivé a automatizovatelné osazení desky plošných spojů.
Interní název produktu
SLD 5.00R20/22/ 3.2 Sn or
Podrobný popis produktu
SLD 5.00/22/90G 3.2 SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
