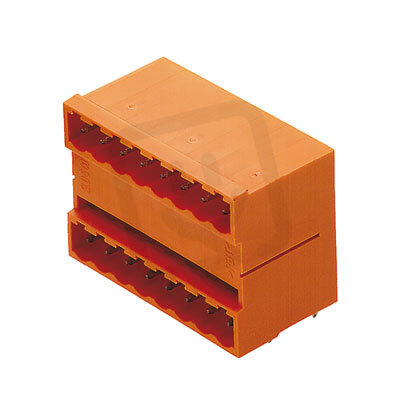

Zásuvný konektor DPS SLD 5.00/20/90G 3.2 SN OR BX WEIDMÜLLER 1614430000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
235,82 Kč
Cena po registraci:
210,55 Kč/ks
Po registraci bez DPH:
174,01 Kč
Vaše cena s DPH:
219,31 Kč/ks
Vaše cena bez DPH:
181,25 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021333
- Kód dodavatele:
- 1614430000
- EAN:
- 4008190030476
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 9,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 20
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 5.00/20/90G 3.2 SN OR BX WEIDMÜLLER 1614430000
Zásuvný konektor DPS SLD 5.00/20/90G 3.2 SN OR (EAN: 4008190030476) je pevný konektor pro pájení s 20 póly, jmenovitým proudem 9,5 A a jmenovitým napětím 320 V, v oranžovém provedení.
Má modulární rozteč 5 mm, délku pinu 3,2 mm při úhlu 0°/180° (horizontální) a kontakty s povrchovou úpravou cín; izolace je z termoplastu s třídou hořlavosti UL94 V0.
Provozní teplota je -50 až 100 °C, typ elektrického připojení THR pro flexibilní připojení na PCB, s jmenovitým rázovým napětím 4 kV, kategorií přepětí II a stupněm znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení až 20 pólů, což usnadňuje zapojení vícepólových obvodů.
- Je dimenzován pro jmenovitý proud 9,5 A, takže zvládne běžné zatížení v průmyslových aplikacích.
- Elektrické připojení probíhá přes THR připojení, což umožňuje montáž kompatibilní s reflow procesy a zlepšuje mechanickou stabilitu spoje.
Interní název produktu
SLD 5.00R20/20/ 3.2 Sn or
Podrobný popis produktu
SLD 5.00/20/90G 3.2 SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
