Zásuvný konektor DPS SL 3.50/11/180F 3.2SN OR BX WEIDMÜLLER 1607590000

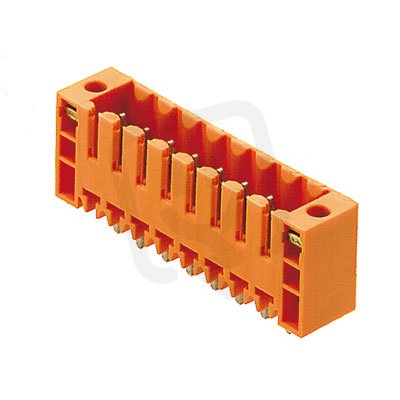

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
101,94 Kč
Cena po registraci:
91,02 Kč/ks
Po registraci bez DPH:
75,22 Kč
Vaše cena s DPH:
94,80 Kč/ks
Vaše cena bez DPH:
78,35 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022823
- Kód dodavatele:
- 1607590000
- EAN:
- 4008190125509
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 11
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 3.50/11/180F 3.2SN OR BX WEIDMÜLLER 1607590000
Zásuvný konektor DPS SL 3.50/11/180F 3.2SN OR (WEIDMÜLLER, EAN: 4008190125509) je pevný konektor s 11 póly a jmenovitým proudem 14,5 A, určený pro připojení THR (pájení) na PCB.
Má modulární rozteč 3,5 mm, délku pinu 3,2 mm a úhel 90° svisle nahoru, s cínovým povlakem kontaktů a izolací z termoplastu (UL94 V0).
Provozní parametry zahrnují jmenovité napětí 160 V, pracovní teplotu −50 až 100 °C, kategorii přepětí II a jmenovité rázové napětí 2,5 kV; barva tělesa je oranžová.
Proč si vybrat tento zásuvný konektor?
- Konektor má 11 pólů, což umožňuje rozdělení signálů a napájení v kompaktním uspořádání.
- Je dimenzován na jmenovitý proud 14,5 A, takže zvládne aplikace s vyšším proudovým zatížením.
- Vyznačuje se THR připojením, tedy technologií průchozí montáže vhodnou pro reflow pájení na DPS.
Interní název produktu
SL 3.5/11/180F 3.2 Sn or
Podrobný popis produktu
SL 3.50/11/180F 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
