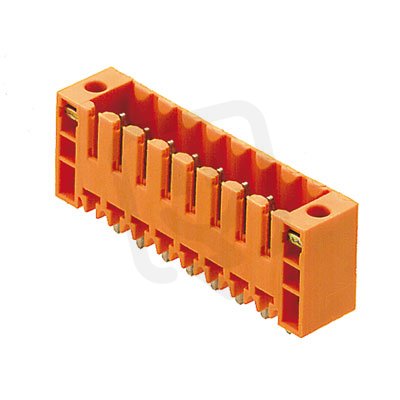

Zásuvný konektor DPS SL 3.50/08/180F 3.2SN OR BX WEIDMÜLLER 1607560000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
78,90 Kč
Cena po registraci:
70,45 Kč/ks
Po registraci bez DPH:
58,22 Kč
Vaše cena s DPH:
73,39 Kč/ks
Vaše cena bez DPH:
60,65 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022820
- Kód dodavatele:
- 1607560000
- EAN:
- 4008190025151
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 8
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 3.50/08/180F 3.2SN OR BX WEIDMÜLLER 1607560000
Zásuvný konektor DPS SL 3.50/08/180F 3.2SN OR (WEIDMÜLLER, EAN: 4008190025151) je pevný konektor určený pro pájení na DPS s pravým úhlem (90° svisle nahoru) a oranžovým tělesem.
Má 8 pólů, jmenovitý proud 14,5 A, jmenovité napětí 160 V, modulární rozteč 3,5 mm a délku pinu 3,2 mm; kontakty jsou kolíkové s povrchem potaženým cínem a izolace z termoplastu (UL94 V0).
Podporuje THR nebo flexibilní připojení k PCB, má kategorii přepětí II, jmenovité rázové napětí 2,5 kV, stupeň znečištění 2 a pracovní rozsah -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Tento produkt je navržen jako zásuvný konektor DPS, určený pro přímé osazení na plošný spoj.
- Nabízí 8 pólů, což umožňuje připojení více signálů nebo vodičů v kompaktním uspořádání.
- Má jmenovitý proud 14,5 A, vhodný pro aplikace se středním proudovým zatížením.
- Rozteč kontaktů je 3,50 mm, důležitá pro mechanickou a elektrickou kompatibilitu s DPS a protějším konektorem.
- Typ elektrického připojení je THR, což umožňuje pájení v reflow procesech při sériové výrobě.
- Dodavatelem je WEIDMÜLLER (katalogové číslo 1607560000), což usnadňuje dohledání datového listu a náhradních dílů.
Interní název produktu
SL 3.5/8/180F 3.2 Sn or
Podrobný popis produktu
SL 3.50/08/180F 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
