Zásuvný konektor DPS SL 3.50/03/180G 3.2SN DKGN BX WEIDMÜLLER 1607360000

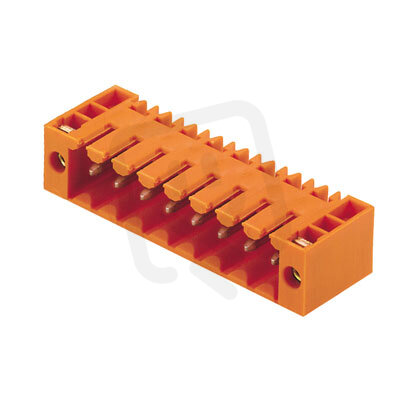

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
23,00 Kč
Cena po registraci:
20,53 Kč/ks
Po registraci bez DPH:
16,97 Kč
Vaše cena s DPH:
21,39 Kč/ks
Vaše cena bez DPH:
17,68 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022808
- Kód dodavatele:
- 1607360000
- EAN:
- 4008190064501
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- zelená
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 3
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 3.50/03/180G 3.2SN DKGN BX WEIDMÜLLER 1607360000
Zásuvný konektor DPS SL 3.50/03/180G 3.2SN DKGN WEIDMÜLLER (EAN 4008190064501) je pevný konektor pro PCB s 3 póly, pravoúhlým natočením 90° a modulární roztečí 3,5 mm.
Umožňuje připojení THR (flexibilní připojení na PCB) s typem kontaktu kolík a délkou pinu 3,2 mm, má jmenovitý proud 14,5 A, jmenovité napětí 160 V a povrch kontaktu z cínu.
Těleso z termoplastu v zelené barvě, upevnění pájením, třída hořlavosti UL94 V0, pracovní teplota -50–100 °C, kategorie přepětí II a stupeň znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Je navržen jako zásuvný konektor pro DPS, takže usnadňuje montáž a výměnu součástí na plošném spoji.
- Disponuje 3 póly, což umožňuje připojení tří oddělených vodičů nebo signálů.
- Má jmenovitý proud 14,5 A, vhodný pro obvody s obdobnými proudovými nároky.
- Typ elektrického připojení je THR, určený pro osazení metodou Through-Hole Reflow a následné spolehlivé pájení.
Interní název produktu
SL 3.5/3/180G 3.2 Sn ze
Podrobný popis produktu
SL 3.50/03/180G 3.2SN DKGN BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
