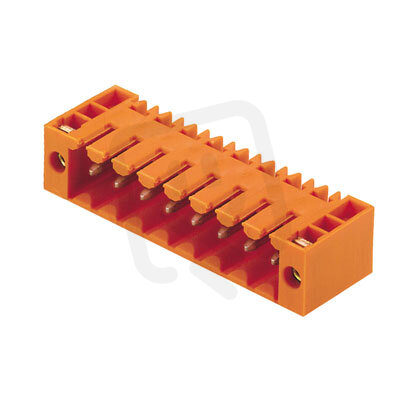

Zásuvný konektor DPS SL 3.50/09/90F 3.2SN OR BX WEIDMÜLLER 1607110000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
86,50 Kč
Cena po registraci:
77,23 Kč/ks
Po registraci bez DPH:
63,83 Kč
Vaše cena s DPH:
80,45 Kč/ks
Vaše cena bez DPH:
66,49 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022797
- Kód dodavatele:
- 1607110000
- EAN:
- 4008190041854
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 9
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL 3.50/09/90F 3.2SN OR BX WEIDMÜLLER 1607110000
Zásuvný konektor DPS SL 3.50/09/90F 3.2SN OR (WEIDMÜLLER, EAN: 4008190041854) je pevný konektor pro plošné spoje s 9 póly a modulární roztečí 3,5 mm.
Má jmenovitý proud 14,5 A, jmenovité napětí 160 V, délku pinu 3,2 mm, povrch kontaktu cín a elektrické připojení typu THR s kolíkovým kontaktem pro pájení (úhel 0°/180°).
Těleso z termoplastu v oranžové barvě má třídu hořlavosti UL94 V0, pracovní teplotu -50–100 °C, kategorii přepětí II, jmenovité rázové napětí 2,5 kV a stupeň znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Má 9 pólů, což umožňuje připojení více vodičů při úsporném využití místa na DPS.
- Je navržen pro jmenovitý proud 14,5 A, vhodný pro běžné zátěže v elektronických obvodech.
- Použité připojení THR (Through-Hole Reflow) zajišťuje kompatibilitu s reflow pájením a pevné mechanické spojení s deskou plošných spojů.
Interní název produktu
SL 3.5/9/90F 3.2 Sn or
Podrobný popis produktu
SL 3.50/09/90F 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
