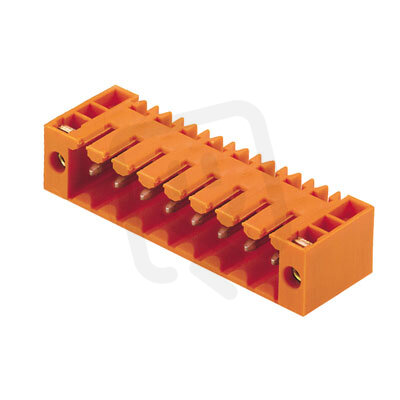

Zásuvný konektor DPS SL 3.50/07/90F 3.2SN OR BX WEIDMÜLLER 1607090000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
71,18 Kč
Cena po registraci:
63,56 Kč/ks
Po registraci bez DPH:
52,53 Kč
Vaše cena s DPH:
66,20 Kč/ks
Vaše cena bez DPH:
54,71 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022795
- Kód dodavatele:
- 1607090000
- EAN:
- 4008190184216
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 7
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL 3.50/07/90F 3.2SN OR BX WEIDMÜLLER 1607090000
Zásuvný konektor DPS SL 3.50/07/90F 3.2SN OR od WEIDMÜLLER (EAN 4008190184216, kód 1607090000) je pevný 7pólový konektor s roztečí 3,5 mm a pinovým kontaktem délky 3,2 mm.
Má jmenovitý proud 14,5 A, jmenovité napětí 160 V a jmenovité rázové napětí 2,5 kV; povrch kontaktů je pokovený cínem a izolace je z termoplastu (UL94 V0).
Pro montáž na DPS je určeno pájení/THR (horizontální 0°/180°), podporuje flexibilní připojení k PCB, má stupeň znečištění 2, kategorii přepětí II a pracuje v rozsahu -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Slouží jako zásuvný konektor pro DPS určený k montáži na tištěné spoje.
- Nabízí 7 pólů pro rozvody signálů nebo napájení.
- Jmenovitý proud činí 14,5 A, což určuje jeho proudové zatížení.
- Typ elektrického připojení je Připojení THR, vhodné pro smíšené technologie osazování.
- Model nese označení SL 3.50/07/90F 3.2SN OR BX (Weidmüller 1607090000).
Interní název produktu
SL 3.5/7/90F 3.2 Sn or
Podrobný popis produktu
SL 3.50/07/90F 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
