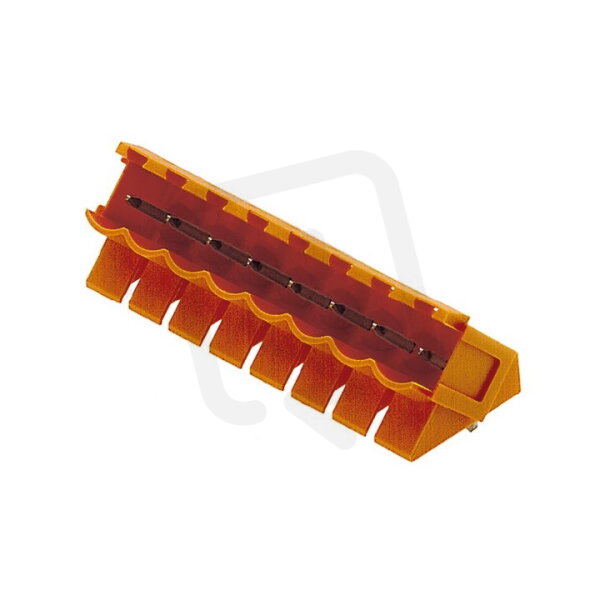

Zásuvný konektor DPS SL 5.08/16/135B 3.2SN OR BX WEIDMÜLLER 1605670000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
127,97 Kč
Cena po registraci:
114,26 Kč/ks
Po registraci bez DPH:
94,43 Kč
Vaše cena s DPH:
119,02 Kč/ks
Vaše cena bez DPH:
98,36 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022724
- Kód dodavatele:
- 1605670000
- EAN:
- 4008190153816
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 16
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 45°/135° směrem dolů
Zásuvný konektor DPS SL 5.08/16/135B 3.2SN OR BX WEIDMÜLLER 1605670000
Zásuvný konektor DPS SL 5.08/16/135B 3.2SN OR (WEIDMÜLLER, EAN: 4008190153816) je pevný konektor určený pro montáž pájením s připojením THR a podporou flexibilních vodičů na DPS; nabízí 16 pólů při jmenovitém proudu 15 A a jmenovitém napětí 320 V.
Má modulární rozteč 5,08 mm, délku pinu 3,2 mm a úhel kontaktu 45°/135° směrem dolů, kontakty jsou potaženy cínem, izolační těleso z termoplastu (UL94 V0), jmenovité rázové napětí 4 kV, stupeň znečištění 2 a pracovní teplotu -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Produkt je zásuvný konektor pro DPS, určený pro spolehlavé propojení desek plošných spojů.
- Obsahuje 16 pólů, což umožňuje připojení více obvodů v kompaktním uspořádání.
- Má rozteč kontaktů 5,08 mm, vhodnou pro běžné průmyslové aplikace a montážní postupy.
- S jmenovitým proudem 15 A zvládá standardní proudové zatížení v napájecích a signálových obvodech.
- Elektrické připojení je řešeno jako připojení THR, které kombinuje průchozí montáž s možností reflow osazení.
- Dodáváno výrobcem Weidmüller (kód produktu 1605670000), což usnadní identifikaci při objednávce.
Interní název produktu
SL 5.08/16/135B 3.2 Sn or
Podrobný popis produktu
SL 5.08/16/135B 3.2SN OR BX
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
