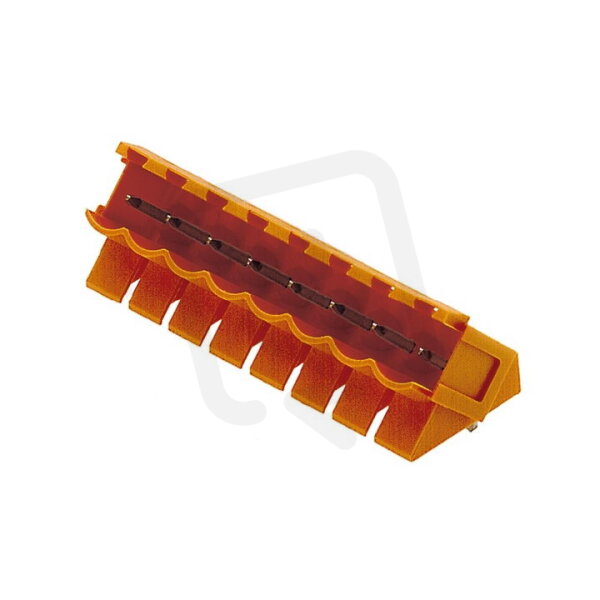

Zásuvný konektor DPS SL 5.08/12/135B 3.2SN OR BX WEIDMÜLLER 1605630000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
95,90 Kč
Cena po registraci:
85,63 Kč/ks
Po registraci bez DPH:
70,77 Kč
Vaše cena s DPH:
89,19 Kč/ks
Vaše cena bez DPH:
73,71 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022720
- Kód dodavatele:
- 1605630000
- EAN:
- 4008190068738
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 12
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 45°/135° směrem dolů
Zásuvný konektor DPS SL 5.08/12/135B 3.2SN OR BX WEIDMÜLLER 1605630000
Zásuvný konektor DPS SL 5.08/12/135B 3.2SN OR WEIDMÜLLER (EAN: 4008190068738) je pevný konektor určený pro pájení s 12 póly, jmenovitým proudem 15 A a jmenovitým napětím 320 V.
Má modulární rozteč 5,08 mm, délku pinu 3,2 mm a úhel 45°/135° směrem dolů, kontakty s povrchem z cínu a izolaci z termoplastu (UL94 V0), přičemž pracuje v rozsahu -50 až 100 °C.
Elektrické připojení je THR s kolíkovým kontaktem, podporuje flexibilní připojení k PCB, má jmenovité rázové napětí 4 kV a odpovídá kategorii přepětí II se stupeň znečištění 2.
Proč si vybrat tento konektor?
- Jde o zásuvný konektor DPS, určený pro snadné osazení a výměnu na plošném spoji.
- Poskytuje 12 pólů, takže umožňuje připojení více signálů nebo vodičů v kompaktním uspořádání.
- Má jmenovitý proud 15 A na kontakt, vhodný pro střední proudová zatížení desek DPS.
- Typ elektrického připojení je THR, kompatibilní s reflow procesy pro průchodovou montáž.
- Rozteč podle označení výrobku je 5,08 mm, což usnadňuje návrh a výměnu v běžných roztečích desek.
- Výrobce a katalogové číslo: WEIDMÜLLER 1605630000, pro snadné dohledání dokumentace a náhradních dílů.
Interní název produktu
SL 5.08/12/135B 3.2 Sn or
Podrobný popis produktu
SL 5.08/12/135B 3.2SN OR BX
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
