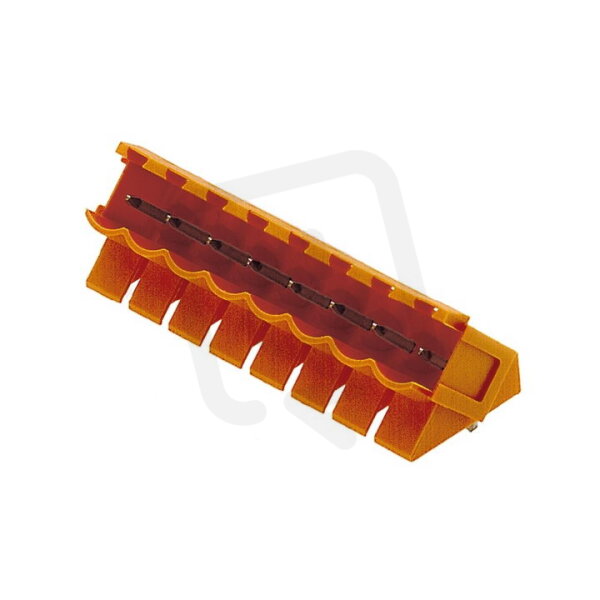

Zásuvný konektor DPS SL 5.08/09/135B 3.2SN OR BX WEIDMÜLLER 1605600000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
72,12 Kč
Cena po registraci:
64,38 Kč/ks
Po registraci bez DPH:
53,21 Kč
Vaše cena s DPH:
67,07 Kč/ks
Vaše cena bez DPH:
55,43 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022717
- Kód dodavatele:
- 1605600000
- EAN:
- 4008190142940
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 9
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 45°/135° směrem dolů
Zásuvný konektor DPS SL 5.08/09/135B 3.2SN OR BX WEIDMÜLLER 1605600000
Zásuvný konektor DPS SL 5.08/09/135B 3.2SN OR BX WEIDMÜLLER (EAN 4008190142940) je pevný konektor pro DPS se 9 póly, jmenovitým proudem 15 A a jmenovitým napětím 320 V v oranžovém provedení.
Má úhlové provedení kontaktu 45°/135° směrem dolů, délku pinu 3,2 mm, modulární rozteč 5,08 mm a je určen pro pájení s připojením THR a podporou flexibilního připojení k DPS.
Izolace je z termoplastu (UL94 V0), povrch kontaktu je pokoven cínem, dále má jmenovité rázové napětí 4 kV, kategorii přepětí II, stupeň znečištění 2 a provozní teplotu -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- Konektor má 9 pólů, což umožňuje spolehlivé připojení více vodičů na jednu DPS.
- Je dimenzován pro jmenovitý proud 15 A, vhodný pro středně proudové obvody.
- Pro montáž na desku plošných spojů používá připojení THR, které je kompatibilní s běžnými výrobními procesy.
Interní název produktu
SL 5.08/9/135B 3.2 Sn or
Podrobný popis produktu
SL 5.08/09/135B 3.2SN OR BX
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
