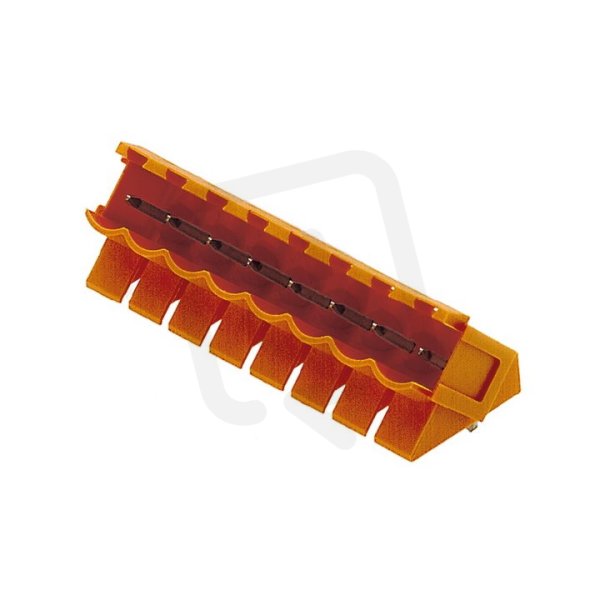

Zásuvný konektor DPS SL 5.08/06/135B 3.2SN OR BX WEIDMÜLLER 1605570000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
47,89 Kč
Cena po registraci:
42,76 Kč/ks
Po registraci bez DPH:
35,34 Kč
Vaše cena s DPH:
44,54 Kč/ks
Vaše cena bez DPH:
36,81 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022714
- Kód dodavatele:
- 1605570000
- EAN:
- 4008190268756
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 6
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 45°/135° směrem dolů
Zásuvný konektor DPS SL 5.08/06/135B 3.2SN OR BX WEIDMÜLLER 1605570000
Zásuvný konektor DPS SL 5.08/06/135B 3.2SN OR od Weidmüller (EAN 4008190268756) je určen pro montáž na plošné spoje, má 6 pólů a modulární rozteč 5,08 mm.
Elektrické parametry zahrnují jmenovitý proud 15 A, jmenovité napětí 320 V a jmenovité rázové napětí 4 kV; připojení je THR s kolíkovým kontaktem, délka pinu je 3,2 mm a upevnění probíhá pájením.
Těleso je oranžové s izolací z termoplastu (UL94 V0), povrch kontaktů je pokoven cínem, provozní teplota je -50 až 100 °C, úhel PCB/kontaktu je 45°/135° směrem dolů a konektor spadá do kategorie přepětí II.
Proč si vybrat tento zásuvný konektor?
- Má 6 pólů, takže umožňuje připojení více vodičů v kompaktním provedení.
- Je navržen pro jmenovitý proud 15 A, vhodný pro běžné napájecí i signálové obvody.
- Využívá připojení THR, které umožňuje montáž na DPS s možností reflow pájení a současnou mechanickou výhodou průchozího spoje.
- Dodáván pod značkou Weidmüller (1605570000), usnadňující identifikaci při objednávce a volbě kompatibilních dílů.
Interní název produktu
SL 5.08/6/135B 3.2 Sn or
Podrobný popis produktu
SL 5.08/06/135B 3.2SN OR BX
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
