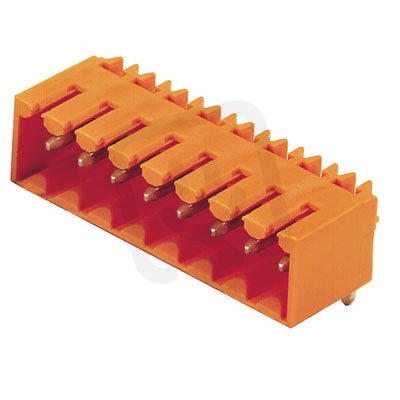

Zásuvný konektor DPS SL 3.50/05/90G 3.2SN OR BX WEIDMÜLLER 1605100000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
38,21 Kč
Cena po registraci:
34,12 Kč/ks
Po registraci bez DPH:
28,20 Kč
Vaše cena s DPH:
35,54 Kč/ks
Vaše cena bez DPH:
29,37 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022683
- Kód dodavatele:
- 1605100000
- EAN:
- 4008190102609
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 5
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL 3.50/05/90G 3.2SN OR BX WEIDMÜLLER 1605100000
Zásuvný konektor DPS SL 3.50/05/90G 3.2SN OR BX Weidmüller (EAN 4008190102609) je pevný konektor pro plošné spoje s 5 póly, jmenovitým proudem 14,5 A a jmenovitým napětím 160 V.
Nabízí připojení THR a je vhodný i pro flexibilní vodiče k PCB, má typ kontaktu kolík, délku pinu 3,2 mm a modulární rozteč 3,5 mm; povrch kontaktu je potažen cínem a těleso je oranžové.
Je určený pro pájení, izolace je z termoplastu s třídou hořlavosti UL94 V0, kategorie přepětí II, stupeň znečištění 2 a pracovní teplota -50–100 °C.
Proč si vybrat tento konektor?
- Je určen pro montáž na desku plošných spojů jako zásuvný konektor DPS, což usnadňuje zapojení modulů a kabelů.
- Má 5 pólů, což umožňuje připojení více obvodů v kompaktním provedení.
- Jmenovitý proud je 14,5 A, vhodný pro aplikace s vyšším odběrem proudu.
- Elektrické připojení je řešeno jako připojení THR, které podporuje spolehlivé pájení do DPS.
- Dodavatelem je Weidmüller a typové číslo produktu je 1605100000, pro snadnou identifikaci při nákupu.
Interní název produktu
SL 3.5/5/90G 3.2 Sn or
Podrobný popis produktu
SL 3.50/05/90G 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
