Zásuvný konektor DPS SL 3.50/04/180 4.5 SN OR BX WEIDMÜLLER 1604940000

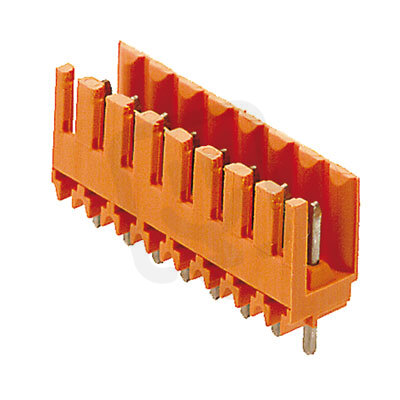

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
30,61 Kč
Cena po registraci:
27,33 Kč/ks
Po registraci bez DPH:
22,59 Kč
Vaše cena s DPH:
28,47 Kč/ks
Vaše cena bez DPH:
23,53 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022672
- Kód dodavatele:
- 1604940000
- EAN:
- 4008190029449
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 4
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 3.50/04/180 4.5 SN OR BX WEIDMÜLLER 1604940000
Zásuvný konektor DPS SL 3.50/04/180 4.5 SN OR WEIDMÜLLER (EAN 4008190029449) nabízí 4 póly s jmenovitým proudem 14,5 A a jmenovitým napětím 160 V.
Pro připojení je určený typ THR (vhodné pro flexibilní kon. PCB), má kolíkový kontakt, úhel PCB/kontaktu 90° svisle nahoru, délku pinu 4,5 mm a modulární rozteč 3,5 mm, upevnění na DPS je pájení.
Těleso je oranžové z termoplastu, povrch kontaktu je cín, třída hořlavosti UL94 V0, kategorie přepětí II, stupeň znečištění 2 a pracovní teplota -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- Navržen jako zásuvný konektor pro DPS, určený pro přímé osazení na desku plošných spojů.
- Má 4 póly, které umožňují připojení čtyř samostatných vodičů/obvodů.
- Jmenovitý proud je 14,5 A, vhodný pro běžné proudové zatížení v mnoha aplikacích.
- Používá připojení THR pro spolehlivé pájení v rámci kombinovaných výrobních postupů.
- Má rozteč 3,50 mm, která ovlivňuje kompatibilitu s návrhem DPS.
- Dodává ho Weidmüller, výrobce s dlouhodobou zkušeností v oblasti konektorů a svorek.
Interní název produktu
SL 3.5/4/180 4.5 Sn or
Podrobný popis produktu
SL 3.50/04/180 4.5 SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
