Zásuvný konektor DPS SL 3.50/12/180 3.2SN OR BX WEIDMÜLLER 1604870000

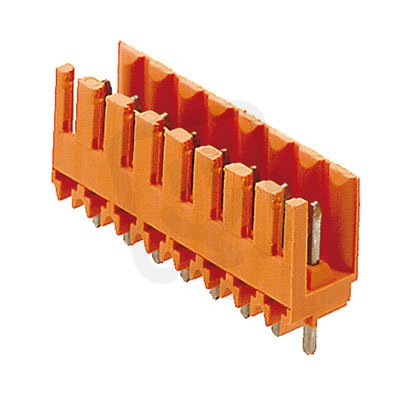

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
91,73 Kč
Cena po registraci:
81,90 Kč/ks
Po registraci bez DPH:
67,69 Kč
Vaše cena s DPH:
85,31 Kč/ks
Vaše cena bez DPH:
70,50 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022666
- Kód dodavatele:
- 1604870000
- EAN:
- 4008190111427
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 12
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 3.50/12/180 3.2SN OR BX WEIDMÜLLER 1604870000
Zásuvný konektor DPS SL 3.50/12/180 3.2SN OR BX WEIDMÜLLER (EAN: 4008190111427) nabízí 12 pólů, jmenovitý proud 14,5 A a jmenovité napětí 160 V pro montáž na PCB.
Má THR připojení, pájené upevnění a kolíkové kontakty s 3,2 mm délkou pinu a 3,5 mm roztečí; povrch kontaktů je cín, izolace z termoplastu, úhel orientace 90° směrem nahoru, provozní teplotu -50–100 °C, stupeň znečištění 2 a kategorii přepětí II (UL94 V0).
Proč si vybrat tento zásuvný konektor?
- Určen pro použití na plošném spoji s roztečí 3,50 mm, což zajišťuje kompatibilitu s běžnými DPS rozměry.
- Nabízí 12 pólů pro připojení vícero signálových nebo napájecích cest v kompaktním provedení.
- S jmenovitým proudem 14,5 A na pól umožňuje spolehlivé vedení proudu pro náročnější obvody.
- Má připojení THR, které podporuje kombinovanou reflow/through-hole montáž a zvyšuje procesní flexibilitu při osazování DPS.
Interní název produktu
SL 3.5/12/180 3.2 Sn or
Podrobný popis produktu
SL 3.50/12/180 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
