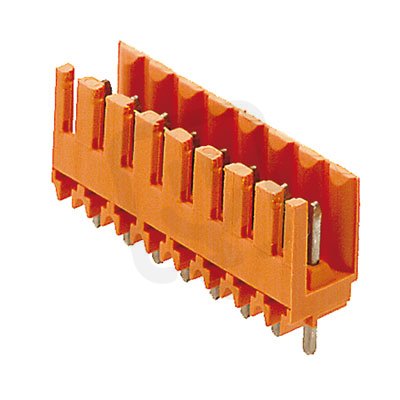

Zásuvný konektor DPS SL 3.50/09/180 3.2SN OR BX WEIDMÜLLER 1604840000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
68,82 Kč
Cena po registraci:
61,46 Kč/ks
Po registraci bez DPH:
50,79 Kč
Vaše cena s DPH:
64,01 Kč/ks
Vaše cena bez DPH:
52,90 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022663
- Kód dodavatele:
- 1604840000
- EAN:
- 4008190093006
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 9
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 3.50/09/180 3.2SN OR BX WEIDMÜLLER 1604840000
Zásuvný konektor DPS SL 3.50/09/180 3.2SN OR BX WEIDMÜLLER s 9 póly a modulární roztečí 3,5 mm je pevný konektor v provedení 90° (svisle nahoru) určený pro montáž na DPS.
Podporuje jmenovitý proud 14,5 A a jmenovité napětí 160 V, má jmenovité rázové napětí 2,5 kV, kategorii přepětí II a stupeň znečištění 2; elektrické připojení je THR s kolíkovými kontakty o délce 3,2 mm, povrchovou úpravou cín a umožňuje i flexibilní připojení na PCB.
Izolace je z termoplastu (třída hořlavosti UL94: V0), typ upevnění: pájení, barevné těleso je oranžové a provozní teplota je -50 až 100 °C (EAN: 4008190093006).
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojit až 9 pólů na desku plošných spojů (DPS) pro přenos signálů a napájení.
- Je dimenzován na jmenovitý proud 14,5 A, vhodný pro běžné proudové zatížení v elektronických obvodech.
- Využívá THR připojení, které umožňuje pájení v reflow procesu a pevné mechanické upevnění na DPS.
- Patří do řady SL 3.50 a je dodáván výrobcem Weidmüller (1604840000), tedy odpovídá standardním rozměrům a provedením této série.
Interní název produktu
SL 3.5/9/180 3.2 Sn or
Podrobný popis produktu
SL 3.50/09/180 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
