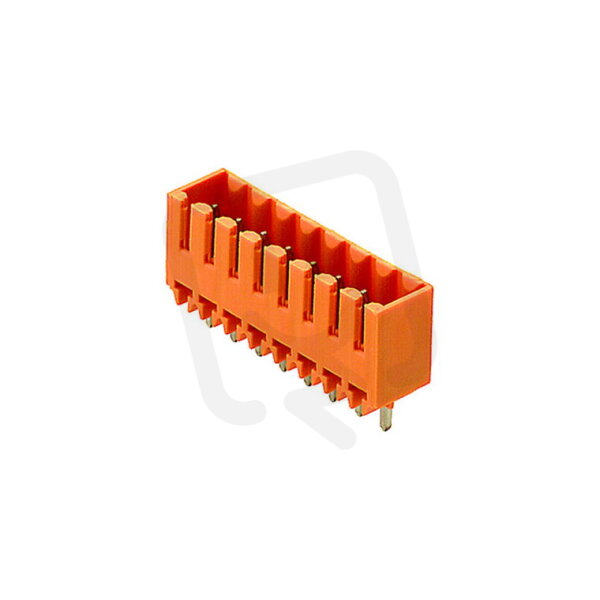

Zásuvný konektor DPS SL 3.50/14/180G 3.2SN OR BX WEIDMÜLLER 1604590000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
106,93 Kč
Cena po registraci:
95,47 Kč/ks
Po registraci bez DPH:
78,90 Kč
Vaše cena s DPH:
99,44 Kč/ks
Vaše cena bez DPH:
82,18 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022644
- Kód dodavatele:
- 1604590000
- EAN:
- 4008190041465
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 14
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 3.50/14/180G 3.2SN OR BX WEIDMÜLLER 1604590000
Zásuvný konektor DPS SL 3.50/14/180G (WEIDMÜLLER 1604590000, EAN 4008190041465) je pevný konektor pro DPS se 14 póly, jmenovitým proudem 14,5 A a jmenovitým napětím 160 V.
Nabízí úhlové provedení 90° (svisle nahoru), modulární rozteč kontaktů 3,5 mm, délku pinu 3,2 mm a je určeno pro pájení s podporou THR a připojení flexibilního konektoru k PCB; typ kontaktu je kolík a barva tělesa je oranžová.
Izolační materiál je termoplast s třídou hořlavosti UL94 V0, povrch kontaktu je pokoven cínem, jmenovité rázové napětí 2,5 kV, kategorie přepětí II, stupeň znečištění 2 a pracovní teplota -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Určený pro montáž na desku plošných spojů, jde o zásuvný konektor DPS.
- Má 14 pólů, což umožňuje připojení více vodičů nebo signálů.
- Rozteč mezi piny činí 3,50 mm, což usnadňuje návrh DPS.
- Je dimenzován pro jmenovitý proud 14,5 A, vhodný pro střední proudové zatížení.
- Elektrické připojení je řešeno jako THR pro kompatibilitu s automatizovanou montáží.
- Výrobce a katalogové označení: Weidmüller, 1604590000.
Interní název produktu
SL 3.5/14/180G 3.2 Sn or
Podrobný popis produktu
SL 3.50/14/180G 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
