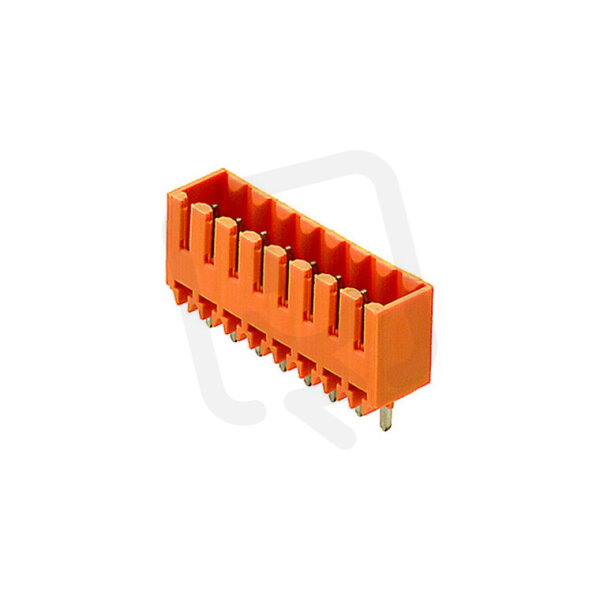

Zásuvný konektor DPS SL 3.50/13/180G 3.2SN OR BX WEIDMÜLLER 1604580000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
99,18 Kč
Cena po registraci:
88,56 Kč/ks
Po registraci bez DPH:
73,19 Kč
Vaše cena s DPH:
92,24 Kč/ks
Vaše cena bez DPH:
76,23 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022643
- Kód dodavatele:
- 1604580000
- EAN:
- 4008190185510
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 13
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 3.50/13/180G 3.2SN OR BX WEIDMÜLLER 1604580000
Zásuvný konektor DPS SL 3.50/13/180G 3.2SN OR BX WEIDMÜLLER (EAN: 4008190185510) je pevný 13pólový konektor určený pro pájení s THR připojením pro flexibilní připojení k DPS.
Má jmenovitý proud 14,5 A, jmenovité napětí 160 V, jmenovité rázové napětí 2,5 kV a spadá do kategorie přepětí II; kontakty mají povrch z cínu a izolace je z termoplastu (UL94 V0) se stupněm znečištění 2.
Modulární rozteč kontaktů a připojení je 3,5 mm, úhel PCB/kontakt 90° (svisle nahoru), délka pinu 3,2 mm, provozní teplota -50 až 100 °C a typ páskování i typ upevnění DPS jsou jiné.
Proč si vybrat tento zásuvný konektor pro DPS?
- Konektor je určen pro použití na deskách plošných spojů a nabízí 13 pólů pro rozdělení signálů a napájení.
- Umožňuje přenášet proudy až do 14,5 A, vhodné pro aplikace s vyšším zatížením.
- Disponuje připojením THR, které umožňuje spolehlivé osazení kombinující průchozí pájení a reflow proces.
Interní název produktu
SL 3.5/13/180G 3.2 Sn or
Podrobný popis produktu
SL 3.50/13/180G 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
