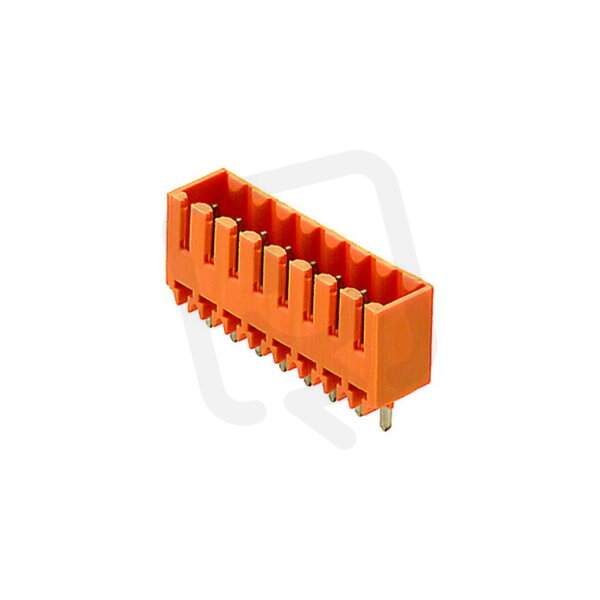

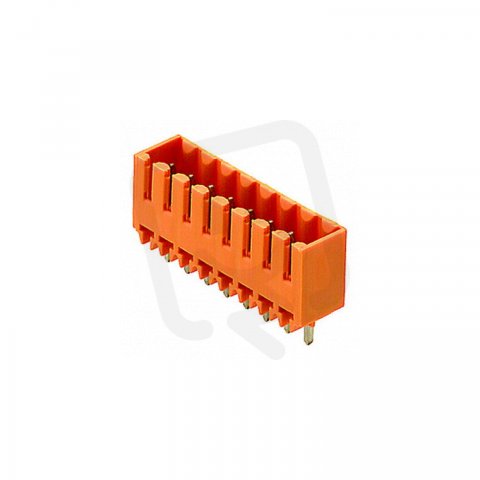

Zásuvný konektor DPS SL 3.50/07/180G 3.2SN OR BX WEIDMÜLLER 1604520000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
53,65 Kč
Cena po registraci:
47,90 Kč/ks
Po registraci bez DPH:
39,59 Kč
Vaše cena s DPH:
49,90 Kč/ks
Vaše cena bez DPH:
41,24 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022637
- Kód dodavatele:
- 1604520000
- EAN:
- 4008190178727
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 7
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 3.50/07/180G 3.2SN OR BX WEIDMÜLLER 1604520000
Zásuvný konektor DPS SL 3.50/07/180G 3.2SN OR od WEIDMÜLLER nabízí 7 pólů, jmenovitý proud 14,5 A a jmenovité napětí 160 V při modulární rozteči 3,5 mm.
Konektor má kolíkové kontakty o délce 3,2 mm, povrch kontaktů cín, izolaci z termoplastu, typ upevnění pájení a úhel PCB/kontakt 90° (svisle nahoru).
Je určen pro připojení THR a flexibilní kon./PCB, má kategorii přepětí II, jmenovité rázové napětí 2,5 kV, stupeň znečištění 2 a rozsah pracovních teplot -50–100 °C, třída hořlavosti izolace UL94 V0.
Proč si vybrat tento zásuvný konektor?
- Umožňuje zapojení až 7 pólů, takže je vhodný pro vícepólová propojení na DPS.
- Navržen pro jmenovitý proud 14,5 A, čímž pokrývá běžné proudové nároky v menších až středně výkonných aplikacích.
- Používá Připojení THR, které umožňuje montáž kompatibilní s reflow procesy u součástek s průchozími vývody.
Interní název produktu
SL 3.5/7/180G 3.2 Sn or
Podrobný popis produktu
SL 3.50/07/180G 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
