Zásuvný konektor DPS SL 5.00/12/180B 4.5SN BK BX WEIDMÜLLER 1603310000

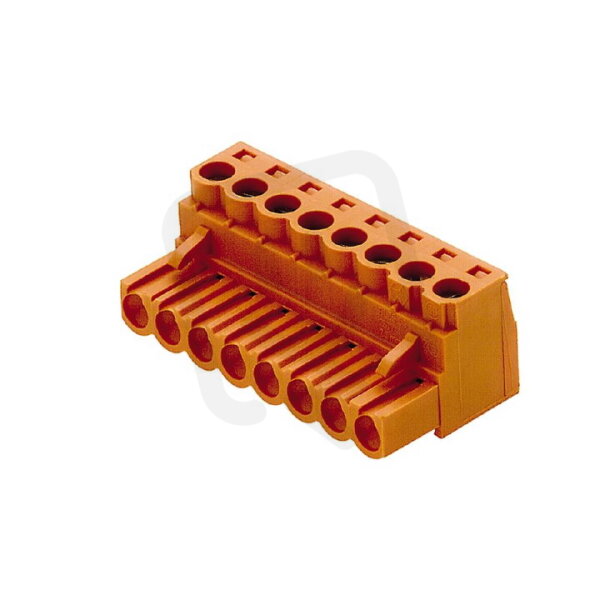

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
83,24 Kč
Cena po registraci:
74,32 Kč/ks
Po registraci bez DPH:
61,42 Kč
Vaše cena s DPH:
77,40 Kč/ks
Vaše cena bez DPH:
63,97 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022615
- Kód dodavatele:
- 1603310000
- EAN:
- 4008190134341
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 12
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 5.00/12/180B 4.5SN BK BX WEIDMÜLLER 1603310000
Zásuvný konektor DPS SL 5.00/12/180B 4.5SN BK (WEIDMÜLLER, EAN: 4008190134341) je určen pro desky plošných spojů s 12 póly, jmenovitým proudem 15 A a jmenovitým napětím 320 V.
Má kolíkové kontakty s povrchovou úpravou cín, modulární roztečí kontaktů 5 mm, délku pinu 4,5 mm a úhel PCB/kontaktu 90° (svisle nahoru), přičemž elektrické připojení je THR a typ upevnění je pájení.
Těleso z termoplastu v barvě černá, provozní teplota -50 až 100 °C, třída hořlavosti UL94 V0, kategorie přepětí II a jmenovité rázové napětí 4 kV.
Proč si vybrat tento zásuvný konektor?
- Je určen pro montáž na desky plošných spojů a má 12 pólů, což umožňuje připojení více signálů na jednom místě.
- Má jmenovitý proud 15 A, vhodný pro střední zatížení obvodů.
- Nabízí typ připojení THR, tedy průchozí montáž kompatibilní s reflow procesy, což usnadňuje sériovou výrobu.
Interní název produktu
SL 5.00/12/180B 4.5 Sn če
Podrobný popis produktu
SL 5.00/12/180B 4.5SN BK BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
