Zásuvný konektor DPS SLD 5.08/16/180G 3.2SN OR BX WEIDMÜLLER 1602450000

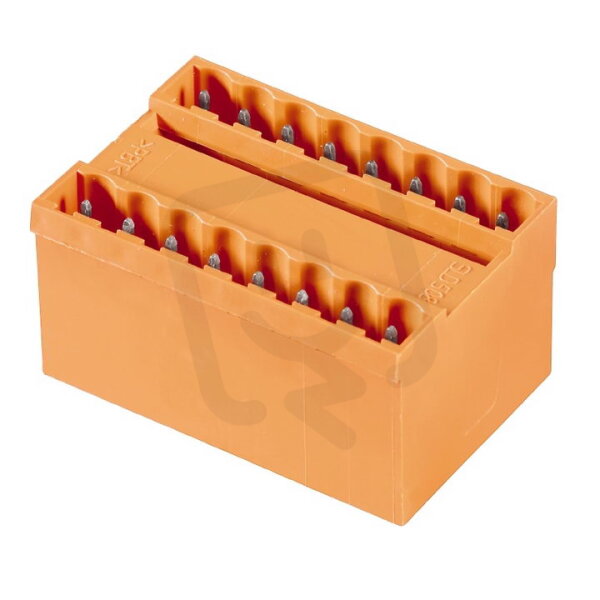

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
197,74 Kč
Cena po registraci:
176,55 Kč/ks
Po registraci bez DPH:
145,91 Kč
Vaše cena s DPH:
183,90 Kč/ks
Vaše cena bez DPH:
151,98 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022564
- Kód dodavatele:
- 1602450000
- EAN:
- 4008190180171
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 250 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 11 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 16
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SLD 5.08/16/180G 3.2SN OR BX WEIDMÜLLER 1602450000
Zásuvný konektor DPS SLD 5.08/16/180G 3.2SN OR WEIDMÜLLER (EAN 4008190180171) je pevný 16pólový konektor určený pro pájení na DPS s roztečí kontaktů 5,08 mm a délkou pinu 3,2 mm, typ kontaktu kolík.
Elektrické parametry zahrnují jmenovitý proud 11 A, jmenovité napětí 250 V, jmenovité rázové napětí 4 kV a kategorii přepětí II, přičemž stupeň znečištění je 2 a povrch kontaktů je cín.
Izolační těleso z termoplastu (barva oranžová, třída hořlavosti UL94 V0) nabízí provozní teplotu -50 až 100 °C, typ připojení THR pro flexibilní vodiče na PCB a orientaci kontaktu 90°.
Proč si vybrat tento zásuvný konektor?
- Určen pro montáž na desku plošných spojů jako zásuvný konektor DPS, který usnadňuje propojení modulů.
- Disponuje 16 pólů, což umožňuje připojení až šestnácti vodičů v jednom konektoru.
- Jmenovitý proud 11 A, vhodný pro obvody se středním proudovým zatížením.
- Typ elektrického připojení je THR, kompatibilní s montáží přes průchozí otvory a s reflow procesem.
- Rozteč pinů 5,08 mm, standardní rozteč pro snadnou integraci do návrhů DPS.
- Výrobce a typové označení: Weidmüller 1602450000 pro rychlou identifikaci a objednání.
Interní název produktu
SLD 5.08R20/16/ 3.2 Sn or
Podrobný popis produktu
SLD 5.08/16/180G 3.2SN OR BX
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
