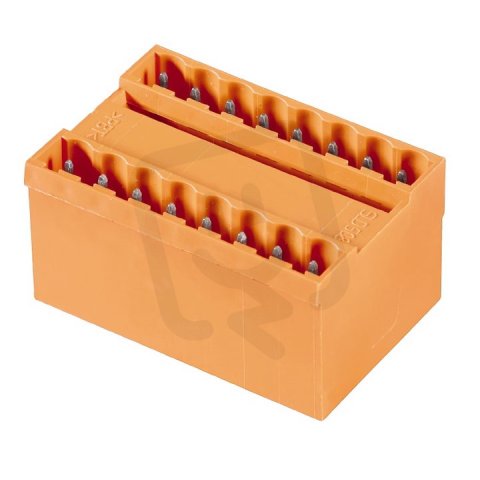

Zásuvný konektor DPS SLD 5.08/14/180G 3.2SN OR BX WEIDMÜLLER 1602440000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
173,11 Kč
Cena po registraci:
154,57 Kč/ks
Po registraci bez DPH:
127,74 Kč
Vaše cena s DPH:
161,00 Kč/ks
Vaše cena bez DPH:
133,06 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022563
- Kód dodavatele:
- 1602440000
- EAN:
- 4008190166830
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 250 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 11 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 14
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SLD 5.08/14/180G 3.2SN OR BX WEIDMÜLLER 1602440000
Zásuvný konektor DPS SLD 5.08/14/180G 3.2SN OR (WEIDMÜLLER, EAN: 4008190166830) je pevný konektor s 14 póly a orientací 90° svisle nahoru pro připojení k DPS.
Má jmenovitý proud 11 A, jmenovité napětí 250 V, modulární rozteč 5,08 mm a délku pinu 3,2 mm; kontakt je kolík s povrchovou úpravou cín.
Určeno pro pájení (THR), izolace z termoplastu (UL94 V0), provozní teplota -50 až 100 °C, kategorie přepětí II a jmenovité rázové napětí 4 kV.
Proč si vybrat tento zásuvný konektor?
- Pro montáž na DPS má 14 pólů, což umožňuje připojení více vodičů na jednom konektoru.
- Je navržen pro jmenovitý proud 11 A na pól, což udává jeho provozní zatížitelnost.
- Elektrické připojení je realizováno jako THR (Through‑Hole Reflow), vhodné pro automatizované pájení na DPS.
Interní název produktu
SLD 5.08R20/14/ 3.2 Sn or
Podrobný popis produktu
SLD 5.08/14/180G 3.2SN OR BX
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
