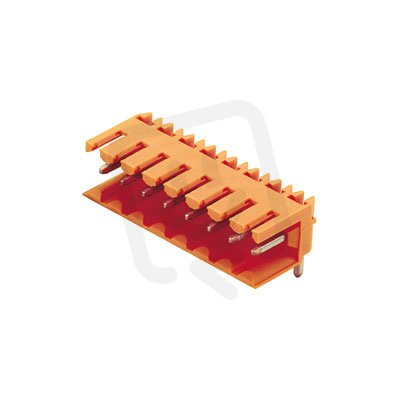

Zásuvný konektor DPS SL 3.50/10/90 3.2SN OR BX WEIDMÜLLER 1597290000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
76,28 Kč
Cena po registraci:
68,11 Kč/ks
Po registraci bez DPH:
56,29 Kč
Vaše cena s DPH:
70,94 Kč/ks
Vaše cena bez DPH:
58,63 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022405
- Kód dodavatele:
- 1597290000
- EAN:
- 4008190165277
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 10
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL 3.50/10/90 3.2SN OR BX WEIDMÜLLER 1597290000
Zásuvný konektor DPS SL 3.50/10/90 3.2SN OR BX WEIDMÜLLER (EAN: 4008190165277) je pevný konektor s 10 póly a jmenovitým proudem 14,5 A, určený pro připojení THR, flexibilní připojení k PCB a pájení na DPS se oranžovým tělesem.
Má modulární rozteč 3,5 mm, délku pinu 3,2 mm, jmenovité napětí 160 V a jmenovité rázové napětí 2,5 kV, s kontakty potaženými cínem a izolačním tělesem z termoplastu.
Provozní parametry zahrnují pracovní teplotu -50 až 100 °C, třídu hořlavosti UL94 V0, stupeň znečištění 2 a kategorii přepětí II, při úhlu PCB/kontaktu 0°/180° a s kolíkovým typem kontaktu.
Proč si vybrat tento zásuvný konektor?
- Je určen pro montáž na DPS a nabízí 10 pólů, což umožňuje připojení více obvodů na jednom konektoru.
- Má jmenovitý proud 14,5 A, který pokrývá běžné proudové nároky v průmyslových i spotřebních aplikacích.
- Využívá připojení THR, takže je vhodný pro montáž reflow a usnadňuje integraci do automatizované výroby.
Interní název produktu
SL 3.5/10/90 3.2 Sn or
Podrobný popis produktu
SL 3.50/10/90 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
