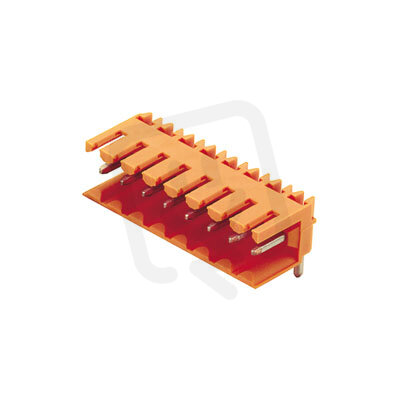

Zásuvný konektor DPS SL 3.50/08/90 3.2SN OR BX WEIDMÜLLER 1597270000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
61,23 Kč
Cena po registraci:
54,67 Kč/ks
Po registraci bez DPH:
45,18 Kč
Vaše cena s DPH:
56,94 Kč/ks
Vaše cena bez DPH:
47,06 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022403
- Kód dodavatele:
- 1597270000
- EAN:
- 4008190042431
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 8
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL 3.50/08/90 3.2SN OR BX WEIDMÜLLER 1597270000
Zásuvný konektor DPS SL 3.50/08/90 3.2SN OR BX WEIDMÜLLER (EAN: 4008190042431) je pevný konektor pro DPS se 8 póly, modulární roztečí 3,5 mm a délkou pinu 3,2 mm.
Podporuje připojení THR a připojení flexibilních vodičů k PCB, má jmenovitý proud 14,5 A, jmenovité napětí 160 V a materiál povrchu kontaktu cín, izolace je z termoplastu (UL94 V0).
Konfigurace zahrnuje úhel PCB/kontakt 0°/180° (horizontální), typ upevnění pájení, kategorii přepětí II, stupeň znečištění 2, jmenovité rázové napětí 2,5 kV a provozní teplotu -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Je navržen pro použití na desce plošných spojů jako zásuvný konektor pro DPS.
- Umožňuje THR připojení pro spolehlivé osazení během pájení.
- Má 8 pólů, což poskytuje potřebný počet kontaktů pro vícenásobná připojení.
- Je dimenzován pro jmenovitý proud 14,5 A, vhodný pro odpovídající proudové obvody.
- Výrobce: Weidmüller (kód 1597270000).
Interní název produktu
SL 3.5/8/90 3.2 Sn or
Podrobný popis produktu
SL 3.50/08/90 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
