Zásuvný konektor DPS SL 3.50/03/90 3.2SN OR BX WEIDMÜLLER 1597220000

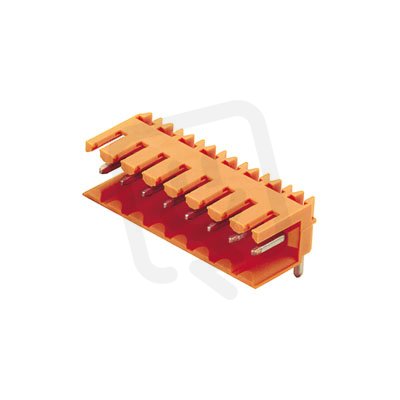

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
23,00 Kč
Cena po registraci:
20,53 Kč/ks
Po registraci bez DPH:
16,97 Kč
Vaše cena s DPH:
21,39 Kč/ks
Vaše cena bez DPH:
17,68 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022398
- Kód dodavatele:
- 1597220000
- EAN:
- 4008190121792
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 3
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL 3.50/03/90 3.2SN OR BX WEIDMÜLLER 1597220000
Zásuvný konektor DPS SL 3.50/03/90 3.2SN OR BX WEIDMÜLLER (EAN: 4008190121792) je pevný horizontální konektor pro pájení na DPS s 3 póly, jmenovitým proudem 14,5 A a jmenovitým napětím 160 V.
Má THR připojení vhodné pro flexibilní kon. PCB, kolíkový kontakt s cínovou povrchovou úpravou, modulární roztečí 3,5 mm a délkou pinu 3,2 mm, přičemž podporuje pracovní teplotu −50 až 100 °C, UL94 V0, kategorii přepětí II a jmenovité rázové napětí 2,5 kV.
Proč si vybrat tento zásuvný konektor?
- Tento zásuvný konektor má 3 póly, vhodné pro třívodičová zapojení na DPS.
- Je navržen pro jmenovitý proud 14,5 A, což jej předurčuje pro aplikace s tímto proudovým požadavkem.
- Elektrické připojení je řešeno jako THR, tedy pro montáž pomocí THR (through‑hole reflow) na desku plošných spojů.
Interní název produktu
SL 3.5/3/90 3.2 Sn or
Podrobný popis produktu
SL 3.50/03/90 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
