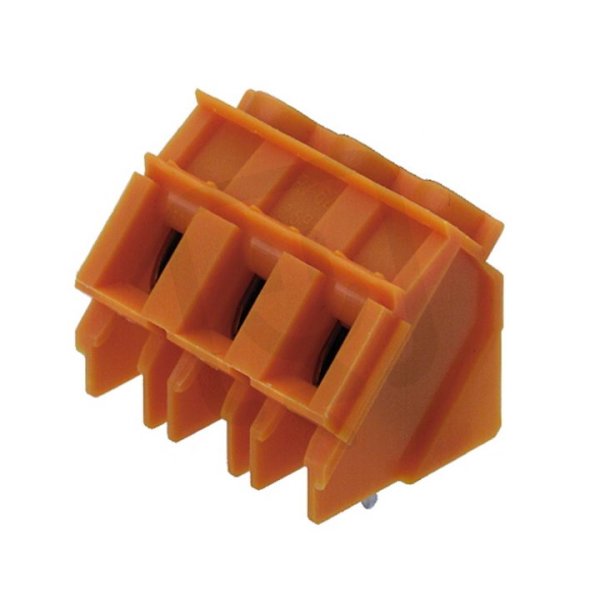

Svorka PCB LP 7.50/03/135 3.2SN OR BX WEIDMÜLLER 1595810000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
59,02 Kč
Cena po registraci:
52,70 Kč/ks
Po registraci bez DPH:
43,55 Kč
Vaše cena s DPH:
54,90 Kč/ks
Vaše cena bez DPH:
45,37 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022244
- Kód dodavatele:
- 1595810000
- EAN:
- 4008190190170
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 500 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 32 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 7,5 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-100 °C
- Připojitelný průřez laněného vodiče:
- 0,5-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,5-4 mm2
- Pro průřez pevného vodiče:
- 0,5-6 mm2
- Průřez vícežilového připojení:
- 6-6 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 20 mm
Svorka PCB LP 7.50/03/135 3.2SN OR BX WEIDMÜLLER 1595810000
Svorka PCB LP 7.50/03/135 3.2SN OR od Weidmüller (EAN: 4008190190170) je trojpolová svorka pro montáž na DPS určená k pájení, s modulární roztečí 7,5 mm a délkou pinu 3,2 mm.
Má jmenovitý proud 32 A, jmenovité napětí 500 V a počet elektrických připojení 3; připojitelné průřezy jsou pro pevné vodiče 0,5–6 mm2, vícežilové 6 mm2, laněné vodiče 0,5–2,5 mm2 a lanko bez koncovky 0,5–4 mm2, přičemž typ připojení vodiče je šroubové a typ připojení DPS pájecí.
Tělo je z izolace polyamid (PA) v oranžové barvě, krytí při připojeném stavu IP20, kategorie přepětí II, jmenovité rázové napětí 6 kV a provozní teplota -50 až 100 °C.
Proč si vybrat tuto svorku PCB?
- Svorka je dimenzovaná pro jmenovitý proud 32 A.
- Podporuje připojení pevného vodiče s průřezem 0,5–6 mm².
- Pro připojení vícežilových vodičů je určen průřez 6 mm².
Interní název produktu
LP7.50/3/135 3.2 or
Podrobný popis produktu
LP 7.50/03/135 3.2SN OR BX
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.50, 6 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 135°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.50, 6 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 135°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
