Svorka PCB LP 5.00/02/135 3.2SN OR BX WEIDMÜLLER 1595750000

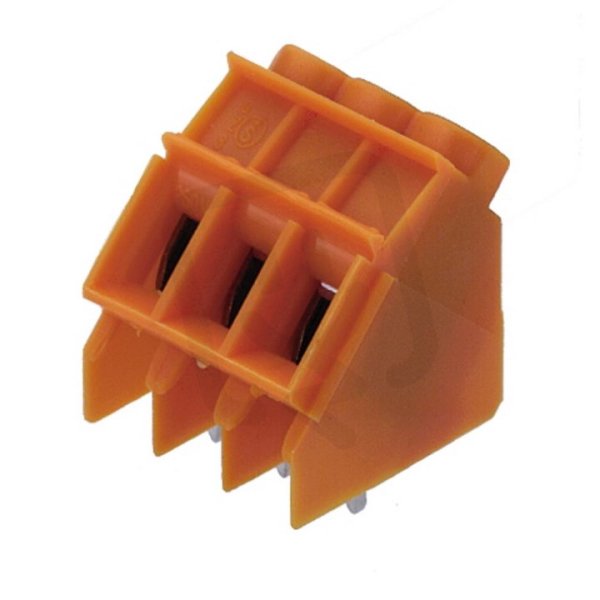

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
29,83 Kč
Cena po registraci:
26,63 Kč/ks
Po registraci bez DPH:
22,01 Kč
Vaše cena s DPH:
27,73 Kč/ks
Vaše cena bez DPH:
22,92 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022238
- Kód dodavatele:
- 1595750000
- EAN:
- 4008190190231
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 250 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 32 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5 mm
- Počet elektrických připojení:
- 2
- Pracovní teplota:
- -50-100 °C
- Připojitelný průřez laněného vodiče:
- 0,5-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,5-4 mm2
- Pro průřez pevného vodiče:
- 0,5-6 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 20 mm
Svorka PCB LP 5.00/02/135 3.2SN OR BX WEIDMÜLLER 1595750000
Svorka PCB LP 5.00/02/135 3.2SN od Weidmüller, EAN 4008190190231, má jmenovitý proud 32 A a jmenovité napětí 250 V.
Umožňuje připojení pevného vodiče 0,5–6 mm2, laněného vodiče 0,5–2,5 mm2 a lanka bez koncovky 0,5–4 mm2; disponuje 2 elektrickými připojeními, šroubovým připojením pro vodič a pájecím připojením PCB s délkou pinu 3,2 mm a roztečí 5 mm.
Těleso z polyamidu (PA) v oranžové barvě má výšku 20 mm, krytí IP20, pracovní teplotu −50–100 °C, jmenovité rázové napětí 4 kV, stupeň znečištění 2 a třídu hořlavosti UL94 V2 (kategorie přepětí II).
Proč si vybrat tuto svorku?
- Produkt je svorka PCB, určená pro přímé připojení vodičů k tištěnému spoji.
- Má jmenovitý proud 32 A, vhodný pro středně zatížené obvody.
- Je určena pro pevné vodiče s průřezem 0,5–6 mm², což umožňuje připojení široké škály vodičů.
- Rozteč pólů odpovídá označení 5,00 mm, usnadňující plánování rozložení na DPS.
- Dodává ji výrobce Weidmüller pod katalogovým číslem 1595750000, což zjednodušuje identifikaci a objednávání.
Interní název produktu
LP5.00/2/135 3.2 or
Podrobný popis produktu
LP 5.00/02/135 3.2SN OR BX
Svorka PCB, 250 V, 32 A, Rozteč v mm: 5.00, 6 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 135°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 250 V, 32 A, Rozteč v mm: 5.00, 6 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 135°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
