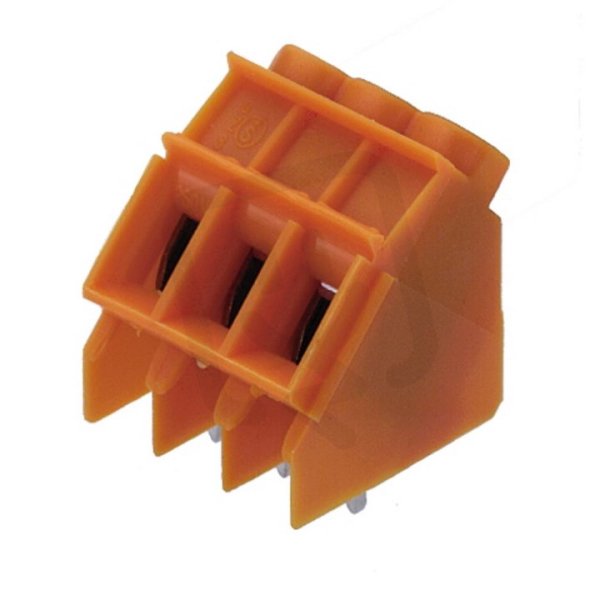

Svorka PCB LP 5.00/03/135 4.5SN OR BX WEIDMÜLLER 1595720000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
44,76 Kč
Cena po registraci:
39,97 Kč/ks
Po registraci bez DPH:
33,03 Kč
Vaše cena s DPH:
41,62 Kč/ks
Vaše cena bez DPH:
34,40 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022235
- Kód dodavatele:
- 1595720000
- EAN:
- 4008190190262
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 250 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 32 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-100 °C
- Připojitelný průřez laněného vodiče:
- 0,5-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,5-4 mm2
- Pro průřez pevného vodiče:
- 0,5-6 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 21,3 mm
Svorka PCB LP 5.00/03/135 4.5SN OR BX WEIDMÜLLER 1595720000
Svorka PCB LP 5.00/03/135 4.5SN OR BX (EAN: 4008190190262) je 3-pólové pájecí provedení určené pro montáž na DPS s modulární roztečí 5 mm a jmenovitým napětím 250 V.
Umožňuje připojení pevného vodiče 0,5–6 mm², lanka bez koncovky 0,5–4 mm² a laněného vodiče 0,5–2,5 mm² pomocí šroubového připojení, má jmenovitý proud 32 A, délku pinu 4,5 mm a těleso z polyamidu v barvě oranžová s krytím IP20.
Pracovní teplota je -50–100 °C, jmenovité rázové napětí 4 kV, kategorie přepětí II a stupeň znečištění 2.
Proč si vybrat tuto svorku PCB?
- Svorka je určena pro jmenovitý proud 32 A, což vyhovuje běžným proudovým požadavkům v elektronických zapojeních.
- Umožňuje připojení pevného vodiče o průřezu 0,5–6 mm², takže pokrývá široké spektrum vodičů pro napájení i signály.
- Navržena pro montáž na desku tištěných spojů (PCB): LP 5.00/03/135, vhodná tam, kde je potřeba standardní rozteč 5,00 mm.
- Dodávána výrobcem WEIDMÜLLER, kompatibilní s běžnými průmyslovými standardy konektorů.
- Produkt je veden pod katalogovým číslem 1595720000, což usnadňuje objednávání a identifikaci.
Interní název produktu
LP5.00/3/135 4.5 or
Podrobný popis produktu
LP 5.00/03/135 4.5SN OR BX
Svorka PCB, 250 V, 32 A, Rozteč v mm: 5.00, 6 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 135°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 250 V, 32 A, Rozteč v mm: 5.00, 6 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 135°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
