Svorka PCB LP 7.62/02/90 4.5SN OR BX WEIDMÜLLER 1594660000

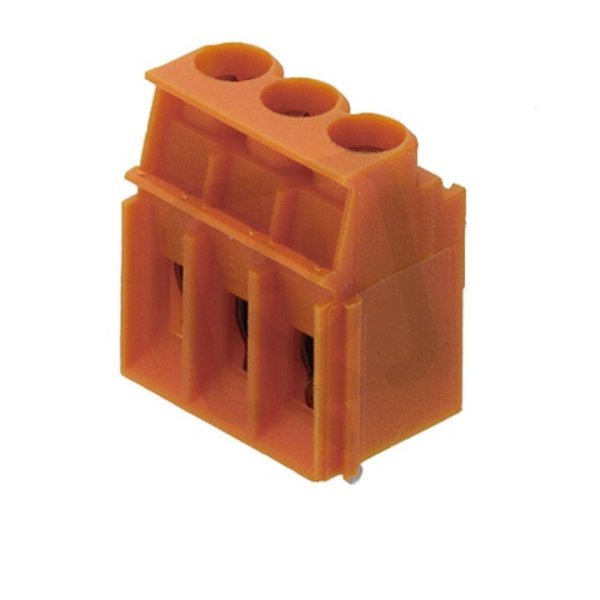

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
37,43 Kč
Cena po registraci:
33,42 Kč/ks
Po registraci bez DPH:
27,62 Kč
Vaše cena s DPH:
34,80 Kč/ks
Vaše cena bez DPH:
28,76 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022206
- Kód dodavatele:
- 1594660000
- EAN:
- 4008190120290
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 500 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 32 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 7,62 mm
- Počet elektrických připojení:
- 2
- Pracovní teplota:
- -50-100 °C
- Připojitelný průřez laněného vodiče:
- 0,5-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,5-4 mm2
- Pro průřez pevného vodiče:
- 0,5-6 mm2
- Průřez vícežilového připojení:
- 6-6 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 21,5 mm
Svorka PCB LP 7.62/02/90 4.5SN OR BX WEIDMÜLLER 1594660000
Svorka PCB LP 7.62/02/90 4.5SN OR BX WEIDMÜLLER 1594660000 (EAN 4008190120290) je pájecí DPS svorka s jmenovitým proudem 32 A a jmenovitým napětím 500 V, určená pro pevné vodiče 0,5–6 mm², vícejádrové připojení do 6 mm² a lanko 0,5–4 mm² (připojitelný průřez laněného vodiče 0,5–2,5 mm²).
Má modulární rozteč 7,62 mm, výšku 21,5 mm, krytí IP20 a 2 elektrická připojení; připojení vodiče je šroubové a připojení na DPS probíhá pájením (délka pinu 4,5 mm).
Izolační těleso z polyamidu (PA) s třídou hořlavosti UL94 V2, provozní teplotou -50 až 100 °C, jmenovitým rázovým napětím 6 kV a kategorií přepětí II doplňuje technické parametry svorky.
Proč si vybrat tuto svorku PCB?
- Jedná se o výrobek značky WEIDMÜLLER (1594660000), určený pro použití na deskách plošných spojů.
- Má jmenovitý proud až 32 A, což pokryje běžné proudové požadavky v zapojeních.
- Pro připojení pevného vodiče je určena pro průřez v rozsahu 0,5–6 mm².
- Pro vícežilová připojení umožňuje průřez 6 mm².
Interní název produktu
LP 7.62/2/90 4.5 or
Podrobný popis produktu
LP 7.62/02/90 4.5SN OR BX
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.62, 6 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°, B
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.62, 6 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°, B
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
