Svorka PCB LP 7.50/02/90 4.5SN OR BX WEIDMÜLLER 1594620000

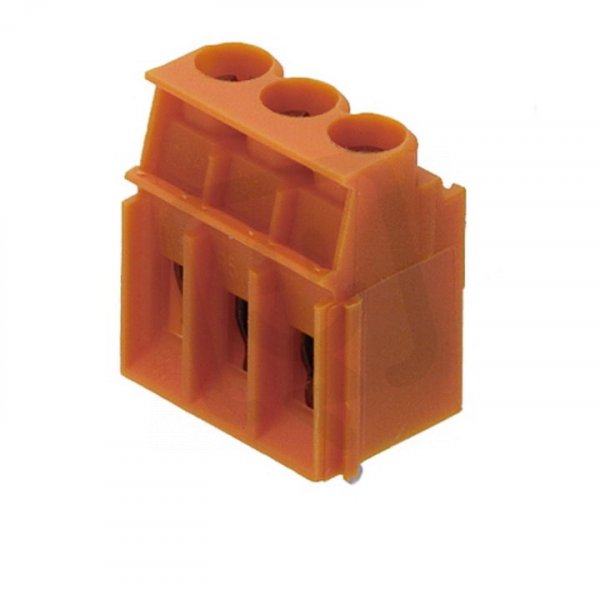

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
37,43 Kč
Cena po registraci:
33,42 Kč/ks
Po registraci bez DPH:
27,62 Kč
Vaše cena s DPH:
34,80 Kč/ks
Vaše cena bez DPH:
28,76 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022203
- Kód dodavatele:
- 1594620000
- EAN:
- 4008190078119
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 500 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 32 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 7,5 mm
- Počet elektrických připojení:
- 2
- Pracovní teplota:
- -50-100 °C
- Připojitelný průřez laněného vodiče:
- 0,5-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,5-4 mm2
- Pro průřez pevného vodiče:
- 0,5-6 mm2
- Průřez vícežilového připojení:
- 6-6 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 15,5 mm
Svorka PCB LP 7.50/02/90 4.5SN OR BX WEIDMÜLLER 1594620000
Svorka PCB LP 7.50/02/90 4.5SN OR WEIDMÜLLER (EAN: 4008190078119) je plošná svorka s jmenovitým proudem 32 A a jmenovitým napětím 500 V, vhodná pro připojení vodičů pevného průřezu 0,5–6 mm2, vícežilových 6 mm2 nebo laněných 0,5–2,5 mm2.
Má pájecí připojení na DPS, šroubové připojení vodiče, modulární rozteč 7,5 mm, 2 elektrická připojení, délku pinu 4,5 mm, krytí IP20, těleso z polyamidu (PA) v oranžové barvě, třídu hořlavosti UL94 V2, kategorii přepětí II, jmenovité rázové napětí 6 kV a pracovní teplotu -50–100 °C.
Proč si vybrat tuto svorku?
- Je určena pro montáž na desku plošných spojů (PCB).
- Má jmenovitý proud 32 A, který odpovídá běžným zapojením v elektrických obvodech.
- Umožňuje připojení pevného vodiče s průřezem 0,5–6 mm².
- Pro připojení vícežilového vodiče je určen průřez 6 mm².
- Výrobce a typové označení: Weidmüller 1594620000.
Interní název produktu
LP7.50/2/90 4.5 or
Podrobný popis produktu
LP 7.50/02/90 4.5SN OR BX
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.50, 6 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°, B
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.50, 6 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°, B
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
