Svorka PCB LP 7.62/03/90 3.2SN OR BX WEIDMÜLLER 1594470000

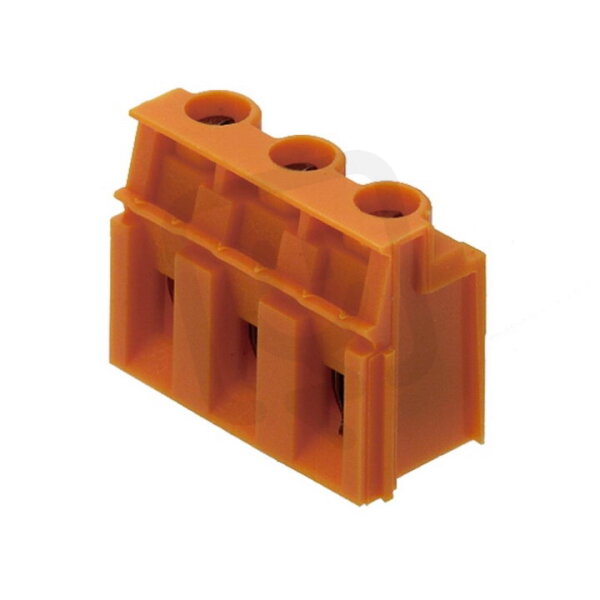

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
56,27 Kč
Cena po registraci:
50,24 Kč/ks
Po registraci bez DPH:
41,52 Kč
Vaše cena s DPH:
52,33 Kč/ks
Vaše cena bez DPH:
43,25 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0022189
- Kód dodavatele:
- 1594470000
- EAN:
- 4008190041564
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 500 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 32 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 7,62 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-100 °C
- Připojitelný průřez laněného vodiče:
- 0,5-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,5-4 mm2
- Pro průřez pevného vodiče:
- 0,5-6 mm2
- Průřez vícežilového připojení:
- 6-6 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 20,2 mm
Svorka PCB LP 7.62/03/90 3.2SN OR BX WEIDMÜLLER 1594470000
Svorka PCB LP 7.62/03/90 3.2SN OR WEIDMÜLLER 1594470000 (EAN: 4008190041564) je třípólová svorka pro DPS s roztečí 7,62 mm, pájecím připojením na desku a šroubovým připojením vodiče (délka pinu 3,2 mm).
Elektrické parametry zahrnují jmenovitý proud 32 A, jmenovité napětí 500 V a jmenovité rázové napětí 6 kV; připojitelné průřezy jsou pevné vodiče 0,5–6 mm², vícežilové 6 mm², lanko bez koncovky 0,5–4 mm² a lanko s koncovkou 0,5–2,5 mm².
Tělo z polyamidu (PA) v barvě oranžová, krytí připojené IP20, třída hořlavosti UL94 V2, stupeň znečištění 2 a pracovní teplota -50–100 °C, kategorie přepětí II.
Proč si vybrat tuto svorku?
- Je navržena pro jmenovitý proud 32 A, vhodná pro aplikace s tímto proudovým zatížením.
- Umožňuje připojení pevného vodiče o průřezu 0,5–6 mm², takže zvládne různé průřezy vodičů.
- Pro vícežilové připojení je určen průřez 6 mm², což usnadňuje použití s vícežilovými vodiči.
Interní název produktu
LP 7.62/3/90 3.2 or
Podrobný popis produktu
LP 7.62/03/90 3.2SN OR BX
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.62, 6 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°, B
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.62, 6 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°, B
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
