Zásuvný konektor DPS SL 5.00/20/180B 3.2SN OR BX WEIDMÜLLER 1581960000

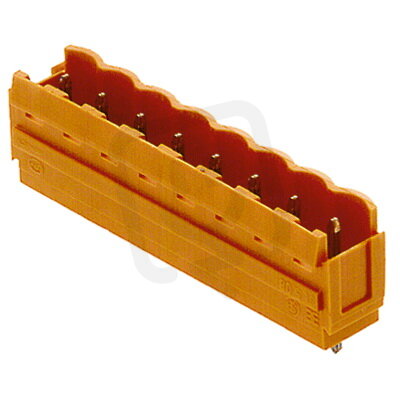

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
138,84 Kč
Cena po registraci:
123,96 Kč/ks
Po registraci bez DPH:
102,45 Kč
Vaše cena s DPH:
129,12 Kč/ks
Vaše cena bez DPH:
106,71 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0176260
- Kód dodavatele:
- 1581960000
- EAN:
- 4008190076658
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 20
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 5.00/20/180B 3.2SN OR BX WEIDMÜLLER 1581960000
Zásuvný konektor DPS SL 5.00/20/180B 3.2SN od Weidmüller s 20 póly a jmenovitým proudem 15 A je určen pro připojení na PCB s roztečí 5 mm, typem elektrického připojení THR, typem kontaktu kolík a délkou pinu 3,2 mm pro pájené uchycení ve 90° svisle nahoru orientaci.
Konektor má jmenovité napětí 320 V, jmenovité rázové napětí 4 kV, stupeň znečištění 2 a kategorii přepětí II; těleso z termoplastu v barvě oranžová s povrchem kontaktu pokoveným cínem a třídou hořlavosti UL94 V0 je určené pro provozní teploty -50 až 100 °C.
Konstrukce jako pevný konektor podporuje také flexibilní připojení k PCB; EAN 4008190076658.
Proč si vybrat tento zásuvný konektor?
- Je navržen pro spojení na DPS s roztečí 5,00 mm, což usnadňuje kompatibilitu s běžnými deskami.
- Má 20 pólů, takže umožňuje připojení více signálových nebo napájecích vedení.
- Podporuje jmenovitý proud 15 A, vhodný pro aplikace s vyšším proudovým zatížením.
- Nabízí připojení THR, tedy montáž kompatibilní s technologií Through‑Hole Reflow pro pevné spojení s DPS.
- Jde o komponentu od výrobce WEIDMÜLLER (kód 1581960000), což usnadní identifikaci při objednávce.
Interní název produktu
SL 5.00/20/180B 3.2 Sn or
Podrobný popis produktu
SL 5.00/20/180B 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
